Système de changement d'outil rapide et système de fusion de débit de double pompe

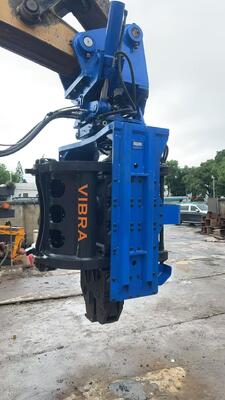

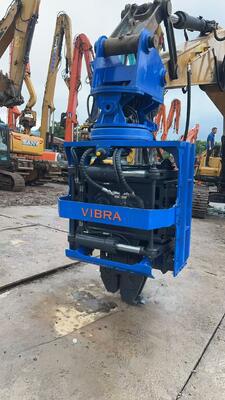

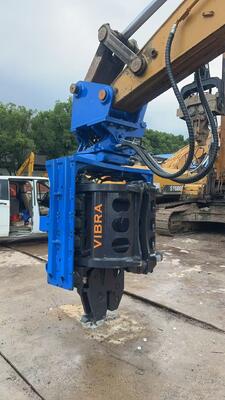

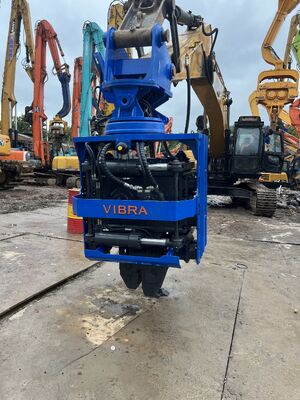

Le pilote de pieux à poignée latérale SV-400 représente la solution ultime pour convertir des excavatrices de 32 à 40 tonnes en plates-formes de battage de qualité professionnelle. En tant que forme spécialisée de marteau vibrant hydraulique, le batteur de pieux à poignée latérale est l'une des solutions les plus efficaces pour les opérations de battage dans des espaces à faible dégagement et confinés. Le SV-400 délivre une force centrifuge impressionnante de 656 kN avec un moment excentrique substantiel de 6,6 kg·m, permettant des cycles de battage complets (serrage, positionnement, entraînement et extraction) sans avoir recours à des grues ou à des équipements auxiliaires.

Conçu spécifiquement pour les extensions d'usines, les passages souterrains de ponts, les extensions de tunnels et les projets d'infrastructures urbaines, le SV-400 est doté d'une inclinaison latérale bidirectionnelle (± 30°) et d'une rotation continue à 360°. La conception à poignée latérale permet un fonctionnement dans un dégagement vertical extrêmement faible car la pince saisit le pieu par le côté, contrairement aux conceptions à pince inférieure uniquement. Avec une force de serrage latérale de 465 kN et une force de serrage inférieure de 520 kN, le SV-400 gère les applications de battage les plus exigeantes avec une stabilité et une précision exceptionnelles.

Le SV-400 délivre des vibrations à haute fréquence exceptionnelles avec une plage de fréquences de 2 300 à 5 000 tr/min, fournissant des coups rapides et puissants qui réduisent considérablement le temps de conduite. Cette vibration à haute fréquence est obtenue grâce à des arbres excentriques de précision, des moteurs hydrauliques de haute qualité et des composants de roulement de qualité supérieure. La large gamme de fréquences permet aux opérateurs d'adapter la puissance des vibrations aux conditions spécifiques du sol : des fréquences plus basses pour les sols mous et des fréquences plus élevées pour le gravier dense, le remblai compacté et l'argile dure.

La production de vibrations à haute fréquence se traduit directement par une capacité de pénétration supérieure dans des conditions géologiques difficiles couramment rencontrées en Asie du Sud-Est, en Inde et en Russie. Qu'il s'agisse de battre des palplanches en acier, des poutres en H ou des pieux circulaires, les vibrations à haute fréquence du SV-400 garantissent une pénétration efficace des pieux avec un minimum de dommages aux pieux. Les entrepreneurs travaillant sur la construction portuaire, les systèmes de protection contre les inondations et les fondations de ponts apprécieront les gains de productivité générés par cette puissante vibration.

Le SV-400 intègre un système intelligent de fusion de débit à double pompe qui permet une gestion de la puissance hydraulique en deux étapes. En mode normal, un seul circuit de pompe fournit un débit suffisant pour un empilage ou une extraction légère, économisant ainsi du carburant et réduisant la génération de chaleur. Lorsque le pieu rencontre des conditions de sol difficiles (gravier dense, remblai compacté ou argile dure), le système fusionne automatiquement le débit d'une deuxième pompe, augmentant instantanément la puissance hydraulique vers le moteur vibrant.

Le système de fusion de débit à double pompe garantit que le SV-400 reçoit la pleine puissance hydraulique (jusqu'à 360 L/min) même lorsque le débit auxiliaire de la pelle hôte est inférieur au niveau requis. De nombreuses pelles de 32 à 40 tonnes ont des limitations de débit auxiliaire qui autrement limiteraient les performances. Le système de fusion de débit à double pompe combine deux circuits de pompe séparés en un seul flux à haut débit, offrant un avantage essentiel aux propriétaires de flotte qui souhaitent optimiser l'équipement existant sans passer à des machines plus grandes.

Le processus de fusion est fluide et sans choc, protégeant à la fois le marteau et la pelle. Pour les opérateurs travaillant dans des couches de sol mixtes, courantes dans les deltas fluviaux, les plaines alluviales et les régions de till glaciaire, cette fonctionnalité améliore considérablement la productivité. Le système de fusion de débit à double pompe garantit une fourniture de puissance constante et fiable dans toutes les conditions de fonctionnement.

Le SV-400 est doté d'un système de changement d'outil rapide qui permet aux opérateurs de changer les mâchoires de serrage en moins de 10 minutes : aucune grue, aucun outil spécial requis. Un SV-400 peut manipuler des palplanches de type U, des palplanches de type Z, des poutres en H (jusqu'à 400 mm de bride) et des tuyaux circulaires (jusqu'à 900 mm de diamètre) le même jour. Cette flexibilité réduit les coûts d’équipement et permet aux projets de progresser.

L'interface de siège de serrage standard remplaçable permet une adaptation rapide aux différents types de pieux. Le système de changement d'outil rapide minimise les temps d'arrêt et maximise l'utilisation. Depuis la cabine, l’opérateur peut basculer en toute transparence entre le serrage, la conduite et l’extraction – aucun équipement d’assistance n’est nécessaire. Cette approche « une machine, un opérateur » change la donne pour les entrepreneurs d’Asie du Sud-Est, d’Inde et de Russie, où les coûts de main-d’œuvre et la logistique des équipements sont des considérations importantes.

Le SV-400 intègre une conception à faible coût de maintenance qui minimise le coût total de possession, un avantage essentiel pour les entrepreneurs sur les marchés sensibles aux prix. Les principaux choix d’ingénierie comprennent :

Boîtier renforcé de type boîte : résiste aux contraintes de torsion lors des opérations d'empilage difficiles, garantissant ainsi l'intégrité structurelle et la longévité.

Mâchoires de serrage en acier trempé : durée de vie prolongée même dans les sols abrasifs, réduisant la fréquence de remplacement.

Points de graissage centralisés : tous les points de lubrification sont regroupés pour un entretien rapide et efficace, réduisant ainsi le temps de maintenance.

Ensemble de soupape de commande intégré : élimine des dizaines de raccords de tuyaux et de points de fuite potentiels, simplifiant ainsi les diagnostics et réduisant les pannes hydrauliques.

Composants de roulement haut de gamme : les roulements de haute qualité garantissent des performances constantes et des intervalles d'entretien prolongés.

La conception à faible coût de maintenance réduit les coûts annuels des pièces de rechange et les temps d'arrêt. Pour les exploitants de flottes en Inde, en Russie et en Asie du Sud-Est, cela se traduit directement par une rentabilité plus élevée et une planification de projet plus fiable.

En tant que produit des principaux fournisseurs de pilotes de pieux à poignée latérale en Chine, le SV-400 est fabriqué selon les normes de qualité internationales. La conception de la poignée latérale constitue une avancée majeure dans la technologie d'empilage dans les espaces confinés, spécialement conçue pour les environnements de travail à faible dégagement.

• Fabrication certifiée ISO 9001 : 2015 : garantir une qualité et une fiabilité constantes.

• Support après-vente complet : disponibilité des pièces de rechange et assistance technique.

• Solutions personnalisées : Applications marines et offshore avec traitement anticorrosion approprié.

• Tarification directe en usine : dépenses d'investissement et coûts logistiques réduits.

Les fournisseurs de pilotes de pieux à poignée latérale en Chine fournissent des équipements qui se fixent directement aux excavatrices de 32 à 40 tonnes, en utilisant le système hydraulique de l'excavatrice sans avoir besoin de blocs d'alimentation externes. Cela simplifie le déploiement et réduit les dépenses en capital.

Asie du Sud-Est : la conception à faible coût de maintenance et le système de refroidissement robuste du SV-400 garantissent des performances fiables dans les climats tropicaux chauds et humides. La vibration à haute fréquence s'adapte aux conditions variées du sol, des sols alluviaux mous à l'argile dure. Les applications incluent la construction portuaire, la protection contre les inondations et les projets d’infrastructures urbaines.

Inde : Avec le développement rapide des infrastructures en Inde, couvrant les autoroutes, les ponts et les immeubles de grande hauteur, le SV-400 offre la puissance et la fiabilité nécessaires aux projets exigeants. Le système de changement rapide d'outil permet une adaptation rapide aux différents types de pieux, ce qui est essentiel pour les entrepreneurs gérant plusieurs types de projets. Le système de fusion de débit à double pompe garantit des performances optimales, même avec les systèmes hydrauliques standard des pelles.

Russie : Construit avec des composants haut de gamme et une conception robuste, le SV-400 résiste aux conditions climatiques extrêmes de la Russie, du froid sibérien à la chaleur estivale. La construction durable et la conception à faible coût de maintenance garantissent des performances fiables même sur les chantiers éloignés. La vibration à haute fréquence offre une pénétration exceptionnelle dans les sols gelés et le pergélisol.

1. Q1 : Qu'est-ce qu'un batteur de pieux à prise latérale et quels sont ses avantages pour les projets à faible dégagement ?

   R : Un marteau-piqueur à poignée latérale est une forme spécialisée de marteau vibrant hydraulique qui utilise un serrage latéral au lieu d'un serrage inférieur uniquement. La conception à poignée latérale permet un fonctionnement dans un dégagement vertical extrêmement faible car la pince saisit le pieu par le côté. Avec une inclinaison latérale bidirectionnelle et une rotation à 360°, la SV-400 peut positionner les pieux avec précision sans déplacer la pelle.

2. Q2 : En quoi le système de fusion de débit à double pompe profite-t-il à mon exploitation ?

   R : Le système de fusion de débit à double pompe combine deux circuits de pompe séparés en un seul flux à haut débit, garantissant que le SV-400 reçoive la pleine puissance hydraulique (jusqu'à 360 L/min). Il s’agit d’un avantage essentiel pour les propriétaires de flotte qui souhaitent optimiser leurs équipements existants sans passer à des machines plus grandes. En mode normal, une seule pompe économise du carburant ; en mode boost, les deux pompes fusionnent pour une puissance maximale.

3. Q3 : Quels types de pieux le SV-400 peut-il gérer avec le système de changement rapide d'outil ?

   R : Le système de changement d'outil rapide permet à un SV-400 de manipuler des palplanches de type U, des palplanches de type Z, des poutres en H (jusqu'à 400 mm de bride) et des tuyaux circulaires (jusqu'à 900 mm de diamètre). Les mâchoires de serrage peuvent être remplacées en moins de 10 minutes sans grue ni outils spéciaux.

4. Q4 : Comment la conception à faible coût de maintenance réduit-elle le coût total de possession ?

   R : La conception à faible coût de maintenance comprend un boîtier de type boîtier renforcé, des mâchoires de serrage en acier trempé, des points de graissage centralisés, un ensemble de vanne de commande intégré et des composants de roulement haut de gamme. Ces fonctionnalités réduisent les coûts annuels des pièces de rechange et les temps d’arrêt. La conception intégrée minimise les points de fuite et simplifie les diagnostics.

5. Q5 : Le SV-400 est-il adapté aux projets de construction urbaine soumis à des réglementations strictes ?

   R : Oui. La combinaison d'arbres excentriques équilibrés, de supports de montage amortissant les vibrations et de la fonction de démarrage progressif de la vanne de commande intégrée maintient le bruit externe en dessous des niveaux acceptables. La sortie de vibration à haute fréquence garantit une fourniture de puissance douce et constante qui minimise les vibrations latérales du sol, ce qui rend plus sûr l'empilage à côté des structures existantes.

6. Q6 : Quelle taille de pelle est requise pour le SV-400 ?

   R : La SV-400 est compatible avec les pelles standard de 32 à 40 tonnes. Il se fixe directement au bras de la pelle et utilise le système hydraulique de la pelle : aucun bloc d'alimentation externe n'est requis. Le système fonctionne à 32 MPa et nécessite 280 à 360 L/min de débit hydraulique.

7. Q7 : Comment le SV-400 se comporte-t-il dans des conditions météorologiques extrêmes ?

   R : La construction robuste et les composants haut de gamme garantissent des performances fiables dans divers climats, de la chaleur tropicale de l'Asie du Sud-Est aux hivers froids de la Russie. La conception à faible coût de maintenance garantit des temps d'arrêt minimes, même sur les chantiers éloignés.

8. Q8 : Quel support après-vente les fournisseurs de pilotes de pieux à poignée latérale en Chine fournissent-ils ?

   R : Les principaux fournisseurs de pilotes de pieux à poignée latérale en Chine fournissent un support après-vente complet, y compris la disponibilité des pièces de rechange, une assistance technique et des solutions personnalisées pour les applications marines et offshore avec un traitement anticorrosion approprié. La tarification directe en usine réduit les dépenses d’investissement et les coûts logistiques.
