Engin de battage compact pour espaces confinés – Fusion de débit à double pompe et rotation à 360 degrés pour excavatrices de 20 à 25 tonnes

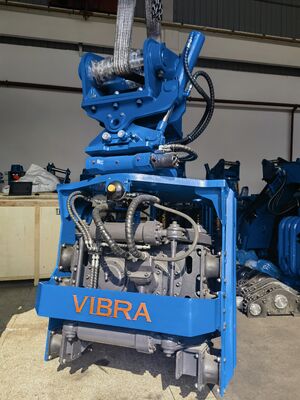

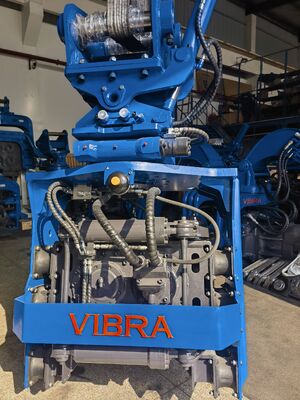

Le SV-200 est un batteur de pieux à prise latérale compact et puissant fabriqué en Chine, conçu pour les excavatrices de 20 à 25 tonnes afin de travailler efficacement dans les constructions à faible dégagement et dans les espaces étroits : rénovations d'usines, fondations de ponts, fondations résidentielles et projets de drainage urbain. Avec une capacité de fonctionnement à faible hauteur libre (pince latérale 335 kN + pince inférieure 385 kN), elle enfonce et extrait les pieux dans des dégagements verticaux aussi faibles que 3,5 mètres. En tant que pilote de battage à rotation de 360 ​​degrés, il permet une rotation continue sans torsion du tuyau, ainsi qu'une inclinaison bidirectionnelle de ± 30°, éliminant ainsi le besoin de repositionner la pelle sur des sites encombrés. La conception des espaces confinés de la structure compacte maintient des dimensions serrées (1 220 × 1 260 × 2 150 mm) et un poids faible (2 280 kg), permettant l'accès par des portes standard et entre des piliers espacés de 3 mètres. Le système de fusion de débit à double pompe garantit que le marteau reçoit le débit requis de 170 à 230 L/min pour sa force centrifuge de 459 kN, même sur les excavatrices dotées d'un débit de pompe individuel modéré. Cette combinaison rend le SV-200 idéal pour les entrepreneurs d'Asie du Sud-Est, d'Inde et de Russie qui construisent des murs de soutènement, des culées de pont, de petites extensions d'usines et des fermes solaires photovoltaïques.

1.Enfonceur de pieux à poignée latérale fabriqué en Chine

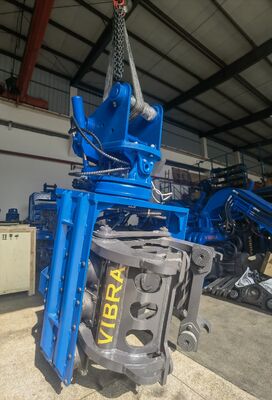

Le SV-200 est un engin de battage à poignée latérale fiable fabriqué en Chine, reconnu pour sa qualité et sa facilité d'installation. Il se monte sur des pelles de 20 à 25 tonnes avec une modification minime – généralement 2 heures pour le premier montage, puis 25 minutes pour le changement. La conception à poignée latérale permet de travailler le long des structures existantes sans leader ni grue dédiés.

2.Capacité de fonctionnement à faible hauteur libre

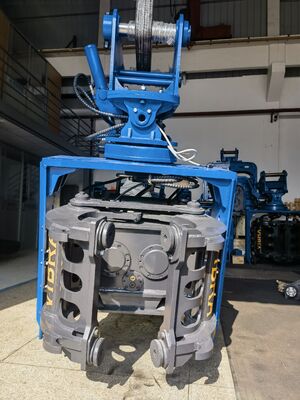

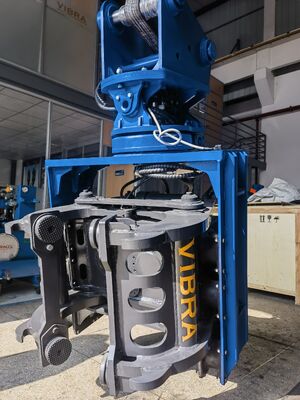

Les appareils de battage conventionnels ne peuvent pas fonctionner sous des ponts bas ou à l’intérieur des sous-sols. La capacité de fonctionnement à faible hauteur libre du SV-200 utilise une pince inférieure qui saisit le pieu sous le corps principal du marteau. Vous pouvez enfoncer et extraire des pieux dans des dégagements aussi bas que 3,5 mètres – parfait pour les pieux en intérieur, sous les survols ou sous les lignes électriques.

3.Enfonceur de pile à rotation à 360 degrés
Contrairement aux marteaux limités à 180° ou 270°, le SV-200 est un véritable batteur de pieux à rotation de 360 ​​degrés avec un raccord rotatif hydraulique qui permet une rotation illimitée sans torsion du tuyau. Combiné avec une inclinaison latérale de ±30°, vous pouvez positionner les pieux à n'importe quel angle, enfoncer des murs de soutènement inclinés ou extraire des palplanches tordues, le tout sans déplacer la pelle.

4.Structure compacte pour espaces confinés
Avec des dimensions de 1 220 mm (L) × 1 260 mm (L) × 2 150 mm (H) et un poids de 2 280 kg, la structure compacte conçue pour les espaces confinés permet au SV-200 de passer à travers les portes standard, entre les colonnes et à l'intérieur des conteneurs d'expédition. Cette compacité réduit les coûts de transport – plusieurs unités par conteneur vers des sites distants.

5.Système de fusion de débit à double pompe
Le SV-200 nécessite 170 à 230 L/min pour délivrer sa pleine force centrifuge de 459 kN. Le système de fusion de débit à double pompe combine deux circuits auxiliaires séparés de la pelle hydraulique en un seul flux à haut débit, garantissant une puissance constante même sur les machines avec un débit de pompe individuel inférieur (par exemple, 100+100 L/min). Cette vanne intégrée permet un contrôle des vibrations à deux étages : premier étage pour les sols mous, deuxième étage (flux fusionné) pour les couches dures.

Asie du Sud-Est (villes denses, ponts bas, ruelles étroites)

• Capacité de fonctionnement à faible hauteur libre – enfoncez des palplanches sous les routes surélevées et à l’intérieur des parkings en sous-sol.

• Rotation à 360 degrés – repositionnez les pieux sans déplacer la pelle dans les rues étroites de Bangkok, Jakarta, Manille.

• Structure compacte – s’adapte aux allées étroites et aux portes industrielles standard.

Inde (projets de métro, flottes mixtes de pelles, sensibilité aux coûts)

• Système de fusion de débit à double pompe – compatible avec les anciennes pelles de 20 à 25 tonnes (JCB, Sany) qui ont un débit auxiliaire modéré.

• Enfonceur de pieux à poignée latérale fabriqué en Chine – qualité éprouvée à un coût compétitif.

• Rotation à 360° – accélère le verrouillage des palplanches pour les culées de pont.

Russie (froid extrême, sites isolés, installations industrielles à faibles dégagements)

• Fiable jusqu'à -30°C. La faible hauteur libre permet l'empilage à l'intérieur des bâtiments d'usine sans retirer le toit.

• Structure compacte – réduit les coûts de transport vers la Sibérie ; plus d'unités par conteneur.

• La fusion des pompes doubles maintient la puissance hydraulique même avec de l'huile froide et épaisse – le deuxième étage augmente la force si nécessaire.

• Palplanches en acier de type U et Z

• Poutres en H (jusqu'à 300 mm de bride)

• Pieux tubulaires circulaires (jusqu'à 600 mm de diamètre)

• Mâchoires de serrage remplaçables – changement en moins de 10 minutes

Q1 : Quelle est la hauteur minimale pour le SV-200 ?
R : Grâce à la capacité de fonctionnement à faible hauteur grâce à la pince inférieure, vous pouvez travailler dans des dégagements aussi faibles que 3,5 mètres.

Q2 : Le SV-200 peut-il tourner en continu sans endommager le tuyau ?
R : Oui. En tant que pilote de pieux à rotation de 360 ​​degrés, il est doté d'un raccord rotatif hydraulique qui permet une rotation illimitée – pas de torsion, pas de fatigue du tuyau.

Q3 : Ma pelle a un débit total de seulement 180 L/min. Peut-il faire fonctionner le SV-200 ?
R : Oui – le système de fusion de débit à double pompe combine deux circuits (par exemple, 90+90 L/min) pour atteindre 180 L/min. Pour une force totale de 459 kN, nous recommandons 170 à 230 L/min, mais le marteau fonctionnera toujours à puissance réduite.

Q4 : Que signifie « espaces confinés à structure compacte » sur le site ?
R : Le SV-200 ne mesure que 1,26 m de large et 2,15 m de haut. Il passe par des portes industrielles standards et fonctionne entre des piliers espacés de 3 à 3,5 mètres.

Q5 : Comment fonctionne la vibration en deux étapes ?
R : La première étape utilise un débit de pompe unique pour les sols normaux. Le deuxième étage active le système de fusion de débit à double pompe pour augmenter la force d’excitation pour les couches dures – le tout contrôlé depuis la cabine.

Q6 : Disponibilité des pièces de rechange ?
R : Nous stockons des pièces d'usure (mâchoires de serrage, joints, tuyaux, roulements) à Singapour (Asie du Sud-Est), à Mumbai (Inde) et à Moscou (Russie). Livraison 3 à 5 jours ouvrables.

Le SV-200 est le batteur de pieux à poignée latérale idéal fabriqué en Chine pour les entrepreneurs ayant besoin d'une capacité de fonctionnement à faible hauteur libre, d'une flexibilité de pilote de pieux à rotation de 360 ​​degrés, d'un accès aux espaces confinés à structure compacte et d'une fiabilité du système de fusion de débit à double pompe. Il fournit 459 kN de puissance vibratoire pour enfoncer des palplanches, des poutres en H et des pieux tubulaires dans des environnements restreints et difficiles en Asie du Sud-Est, en Inde et en Russie. Contactez-nous pour un contrôle de compatibilité avec votre pelle de 20 à 25 tonnes.
