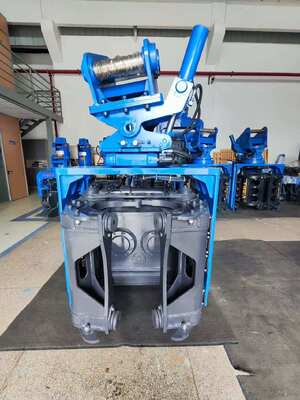

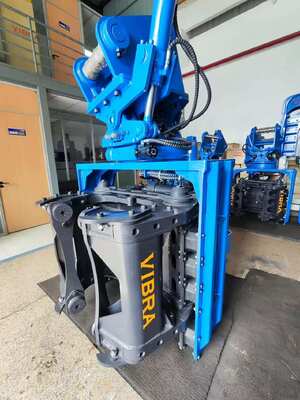

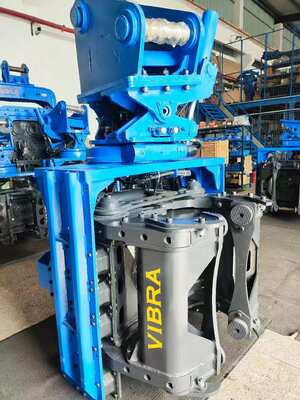

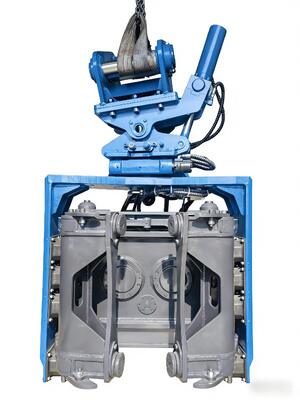

Conducteur de pile à basse hauteur de tête Design de prise latérale avec rotation à 360 ° et double fusion de débit de pompe pour un empilement lourd

Le SV-400 est un puissantEnfonceur de pieux à poignée latérale fabriqué en Chine, spécialement conçu pour les pelles de 32 à 40 tonnes afin de fonctionner dans les environnements les plus difficiles à faible dégagement et dans les espaces étroits : rénovations d'usines, fondations de ponts, drainage urbain et extensions de parkings souterrains. C'estcapacité de fonctionnement à faible hauteur libre– en utilisant à la fois la pince latérale (465 kN) et la pince inférieure (520 kN) – permet le battage et l'extraction de pieux dans des dégagements verticaux aussi faibles que3,8 mètres. Comme un vraiEnfonceur de pile à rotation à 360 degrés, elle offre une orientation continue (360°) et une inclinaison bidirectionnelle de ±30°, éliminant ainsi le besoin de repositionner la pelle sur des chantiers encombrés. Lestructure compacte espaces confinésla conception maintient les dimensions globales serrées (1 400 × 1 315 × 3 056 mm), permettant l'accès par les portes industrielles standard et entre les piliers espacés de 3,5 mètres. Lesystème de fusion de flux à double pompegarantit que le marteau reçoit le débit total de 280 à 360 L/min requis pour sa force centrifuge de 656 kN, même lorsque le débit de la pompe individuelle de l'excavatrice est modéré. Cette combinaison fait du SV-400 le choix idéal pour les entrepreneurs d'Asie du Sud-Est, d'Inde et de Russie travaillant sur les culées de ponts, les fondations d'usines, les installations portuaires et les murs de protection contre les inondations.

Le SV-400 est un outil éprouvéEnfonceur de pieux à poignée latérale fabriqué en Chine, reconnu mondialement pour sa fiabilité, sa puissance et sa facilité d'installation. Il se monte sur des pelles de 32 à 40 tonnes avec une modification minime – généralement 2 à 3 heures pour le premier montage, puis 30 minutes pour le changement. La conception à poignée latérale permet au marteau de travailler le long des structures existantes sans avoir besoin d'un leader ou d'une grue dédiés.

Les appareils de battage conventionnels ne peuvent pas fonctionner sous des ponts bas ou à l’intérieur des sous-sols. Les SV-400capacité de fonctionnement à faible hauteur librerésout ce problème en utilisant une pince inférieure qui saisit le pieu sous le corps principal du marteau. Vous pouvez enfoncer et extraire des pieux dans des dégagements aussi faibles que3,8 mètres– parfait pour les empilages en intérieur, sous les survols ou sous les lignes électriques.

Contrairement aux marteaux limités à 180° ou 270°, le SV-400 est un véritableEnfonceur de pile à rotation à 360 degrésavec rotation continue et inclinaison latérale de ±30°. Un raccord rotatif hydraulique permet une rotation illimitée sans torsion du tuyau. Positionnez les pieux à n'importe quel angle, enfoncez des murs de soutènement inclinés ou extrayez des palplanches tordues, le tout sans déplacer la pelle. Cela permet d'économiser des heures de repositionnement sur des sites encombrés.

Avec des dimensions de seulement 1 400 mm (L) × 1 315 mm (L) × 3 056 mm (H) et un poids de 3 870 kg, lestructure compacte espaces confinésL'ingénierie permet au SV-400 de passer à travers les portes d'usine standard, entre les colonnes et à l'intérieur des conteneurs d'expédition. Cette compacité réduit également les coûts de transport – plusieurs unités par conteneur vers des sites éloignés en Sibérie ou dans des pays insulaires.

Le SV-400 nécessite 280 à 360 L/min pour délivrer sa pleine force centrifuge de 656 kN. Lesystème de fusion de flux à double pompecombine deux circuits auxiliaires séparés de la pelle en un seul flux à haut débit, garantissant une puissance constante même sur les machines avec un débit de pompe individuel inférieur (par exemple, 160+160 L/min). Le système fournit également un contrôle des vibrations en deux étapes : première étape pour les sols mous, deuxième étape (flux fusionné) pour les couches dures. Cette fonctionnalité est particulièrement intéressante en Russie (pétrole froid) et en Inde (parcs de pelles plus anciens).

Asie du Sud-Est(villes denses, ponts bas, murs anti-inondation)

• Capacité de fonctionnement à faible hauteur libre– enfoncer des palplanches sous les voies MRT surélevées, les survols bas et à l'intérieur des parkings en sous-sol.
• Rotation à 360 degrés– repositionner les pieux sans déplacer la pelle dans les rues étroites de Bangkok, Jakarta, Manille.
• Structure compacte– s’adapte aux ruelles étroites et aux portes industrielles standard.

Inde(réhabilitation de ponts, projets de métro, flottes mixtes de pelles)

• Système de fusion de débit à double pompe– compatible avec les anciennes pelles de 32 à 40 tonnes (JCB, Sany, Komatsu) qui ont un débit auxiliaire modéré.
• Enfonceur de pieux à poignée latérale fabriqué en Chine– une qualité éprouvée à un coût compétitif, réduisant les dépenses d'investissement.
• Rotation à 360°– accélère le verrouillage des palplanches pour les culées de ponts et les batardeaux.

Russie(grand froid, sites isolés, installations industrielles à faibles dégagements)

• Fiable jusqu'à -30°C.Faible hauteur sous plafondpermet l'empilage à l'intérieur des bâtiments d'usine sans dépose du toit.
• Structure compacte– réduit les coûts de transport vers la Sibérie ; plus d'unités par conteneur.
• Fusion à double pompemaintient la puissance hydraulique même avec de l'huile froide et épaisse – le deuxième étage augmente la force si nécessaire.

• Palplanches en acier de type U et Z
• Poutres en H (bride jusqu'à 400 mm)
• Pieux tubulaires circulaires (jusqu'à 800 mm de diamètre)
• Mâchoires de serrage remplaçables – changement en moins de 10 minutes

Q1 : Quelle est la hauteur minimale pour le SV-400 ?
R : Aveccapacité de fonctionnement à faible hauteur libreen utilisant la pince inférieure, vous pouvez travailler dans des dégagements aussi bas que 3,8 mètres.

Q2 : Le SV-400 peut-il tourner en continu sans endommager le tuyau ?
R : Oui. En tant queEnfonceur de pile à rotation à 360 degrés, il est doté d'un raccord rotatif hydraulique qui permet une rotation illimitée – pas de torsion, pas de fatigue du tuyau.

Q3 : Ma pelle a un débit total de seulement 240 L/min. Peut-il faire fonctionner le SV-400 ?
R : Oui – lesystème de fusion de flux à double pompecombine deux circuits (ex. : 120+120 L/min) pour atteindre 240 L/min. Pour une force totale de 656 kN, nous recommandons 280 à 360 L/min, mais le marteau fonctionnera toujours à puissance réduite avec un débit inférieur.

Q4 : Que signifie « espaces confinés à structure compacte » sur le site ?
R : Le SV-400 ne mesure que 1,315 m de large et 3,056 m de haut. Il passe par des portes industrielles standards et fonctionne entre des piliers espacés de 3,5 à 4 mètres.

Q5 : Comment fonctionne la vibration en deux étapes ?
R : La première étape utilise un débit de pompe unique pour les sols normaux. La deuxième étape active lefusion de débit à double pompepour augmenter la force d’excitation pour les couches dures – le tout contrôlé depuis la cabine.

Q6 : Disponibilité des pièces de rechange ?
R : Nous stockons des pièces d'usure (mâchoires de serrage, joints, tuyaux, roulements) à Singapour (Asie du Sud-Est), à Mumbai (Inde) et à Moscou (Russie). Livraison 3 à 5 jours ouvrables.

Le SV-400 est le nec plus ultraEnfonceur de pieux à poignée latérale fabriqué en Chinepour les entrepreneurs ayant besoincapacité de fonctionnement à faible hauteur libre,Enfonceur de pile à rotation à 360 degrésflexibilité,structure compacte espaces confinésaccès, etsystème de fusion de flux à double pompefiabilité. Il fournit 656 kN de puissance vibratoire pour enfoncer des palplanches, des poutres en H et des pieux tubulaires dans les environnements les plus étroits et les plus difficiles d'Asie du Sud-Est, d'Inde et de Russie. Contactez-nous pour un contrôle de compatibilité avec votre pelle de 32 à 40 tonnes.
