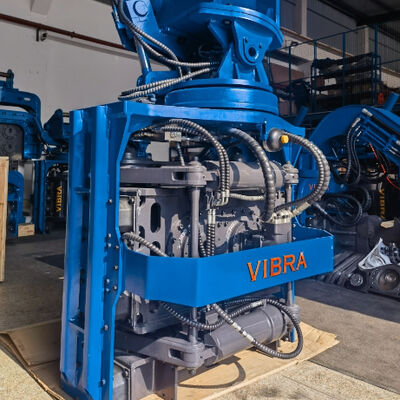

Le pilote de pile à prise latérale hydraulique pour les espaces confinés.

Le SV-400 est une arme spéciale.Le pilote de pile à prise latérale- une forme unique de marteau hydraulique vibrant conçu spécifiquement pour des applications à faible espace de tête et à espace restreint.le SV-400 est monté directement sur des pelles de 32 à 40 tonnes et permet une conduite et une extraction efficaces des tas dans des environnements à hauteur sévèreCette machine est équipée d'un dispositif de détection de la pollution atmosphérique, tel que sous les ponts, à l'intérieur des usines, dans les tunnels et le long des lignes de chemin de fer.rotation continue complète à 360 degréset tête de conduite à inclinaison bidirectionnelle (± 30 degrés), permettant à l'opérateur de positionner la pile sous n'importe quel angle sans déplacer la pelle.Avec une capacité de fonctionnement basse tête (hauteur totale avec pince): 3056 mm), le SV-400 peut fonctionner dans des espaces aussi bas que 3,5 à 4 mètres. Le système de changement rapide d'outil avec des interfaces de pinces standard remplaçables prend en charge les piliers en tôle d'acier, les poutres en H,et piles circulaires de tuyaux tous avec une seule machineLe SV-400 délivre une force centrifuge de 658 kN, fonctionne à 32 MPa et nécessite un débit de 280 à 360 L/min, ce qui en fait la solution ultime pour les empillages confinés en Asie du Sud-Est, en Inde, en Asie du Sud-Est et en Asie du Sud-Est.et la Russie.

Temps excentrique: 6,6 kgm

Force centrifuge: 658 kN

Plage de fréquences: 2300 ∼ 5000 tr/min (réglable en deux étapes)

Force de serrage latérale: 385 kN. Force de serrage inférieure: 490 kN.

Pression de travail: 32 MPa

Débit de travail: 280 ∼ 360 L/min

L'angle de rotation ou d'inclinaison: 360° / ±30°

Les dimensions (L × W × H): 1400 × 1315 × 3056 mm

Poids (y compris le connecteur et la pince): 3870 kg

Excavateur adapté: 32 à 40 tonnes

Asie du Sud-Est (élargissement de ponts, ajout d'usines, construction de tunnels)

• La capacité d'exploitation à faible espace de tête est essentielle pour travailler sous les autoroutes surélevées existantes à Bangkok, Jakarta et Manille lors de projets d'élargissement.

• Une rotation continue complète à 360 degrés permet un alignement précis des piles dans les zones urbaines densément peuplées avec un minimum de repositionnement des excavatrices.

• La tête motrice à inclinaison bidirectionnelle permet d'installer des piliers de tôle pour les murs des canaux et les barrières d'inondation à des angles spécifiés.

Inde (travaux sous le pont, métro, hangars industriels)

• La conception du pilote de pile à prise latérale élimine le besoin de têtes hautes, ce qui permet de conduire des piles sous des survols bas et à l'intérieur d'extensions d'entrepôt où le dégagement aérien est inférieur à 4 mètres.

• Le système de changement rapide d'outil permet aux entrepreneurs de basculer entre des piliers en tôle d'acier (pour le soutènement des fondations) et des poutres en H (pour les colonnes du bâtiment) sur le même chantier, ce qui permet d'économiser du temps et des coûts d'équipement.

• Une rotation complète à 360 degrés est précieuse pour travailler le long de voies de service étroites dans des villes très fréquentées comme Mumbai et Delhi.

Russie (usines industrielles, réparations de ponts, enceintes d'hiver confinées)

• La faible capacité de fonctionnement de la tête permet de conduire les piles à l'intérieur de boîtiers chauffés ou sous des grues aériennes existantes dans les usines essentielles pour maintenir la production pendant les rénovations hivernales.

• La tête motrice à inclinaison bidirectionnelle avec des cylindres hydrauliques robustes fonctionne de manière fiable à des températures inférieures à zéro.

• Le système de changement rapide d'outil réduit au minimum les temps d'arrêt lors du changement entre les types de pile ­ particulièrement utile dans les zones industrielles éloignées où plusieurs machines ne peuvent pas être facilement mobilisées.

Q1: Qu'est-ce qui rend un pilote de pile à prise latérale différent d'un marteau vibrant standard?

R: Un pilote de pile à prise latérale utilise deux systèmes de serrage: une pince latérale et une pince inférieure. La pince latérale prend la pile latéralement, ce qui permet à l'ensemble d'avoir une hauteur globale beaucoup plus faible.Ceci offre une capacité de fonctionnement basse tête vous pouvez conduire des piles dans des espaces aussi serrés que 3.5×4 mètres verticalement, ce qui est impossible avec les marteaux standard à pinceau de fond.

Q2: Le SV-400 peut-il conduire des piles à un angle?

R: Oui. La tête de conduite à inclinaison bidirectionnelle vous permet d'incliner le marteau de ± 30 degrés dans deux directions.ou compenser un terrain accidenté.

Q3: A-t-il vraiment une rotation complète de 360 degrés?

R: Absolument. Une rotation continue complète de 360 degrés est réalisée par un anneau de virage de précision.Vous pouvez faire pivoter le marteau et la pile dans n'importe quelle direction sans déplacer la pelle.

Q4: Comment fonctionne le système de changement rapide d'outil?

R: Le système de changement d'outil rapide utilise des interfaces de siège de pinceau standard remplaçables.et réinstallerLe changement prend moins de 10 minutes, pas besoin d'outils spéciaux.

Q5: De quelle taille de pellicule ai-je besoin pour le SV-400?

R: Le SV-400 s'adapte à des excavatrices de 32 à 40 tonnes. Il nécessite un débit hydraulique de 280 à 360 L/min à 32 MPa. Les modèles compatibles comprennent le Komatsu PC360 à PC400, le Hitachi ZX350 à ZX400 et le Sany SY335 à SY395.

Q6: Quels types de piles peut-il gérer?

R: Avec le système de changement d'outil rapide, le SV-400 peut gérer:

• Piles en tôle d'acier de type U et Z (la plupart des profils)

• Faisceaux H (flanche large, flanche moyenne)

• Piles circulaires de tuyaux en acier (divers diamètres)

• Piles de béton préfabriquées (avec coussinets en caoutchouc en option)

Q7: En quoi la capacité d'exploitation à faible espace de tête profite-t-elle aux travaux de pont?

R: Lors de la réhabilitation ou de l'élargissement de ponts existants, il est souvent nécessaire de pousser des piles directement sous le pont où le dégagement n'est que de 3,5 à 4 mètres.La capacité d'opération du SV-400 à faible espace de tête vous permet de travailler sous le pont sans fermer le pont à la circulation, ce qui vous permet d'économiser énormément de temps et de coûts.

Q8: Quelle maintenance est requise pour le système d'inclinaison et de rotation?

R: L'anneau de pivotement et les cylindres d'inclinaison sont scellés et nécessitent une lubrification périodique toutes les 50 heures de fonctionnement.Tous les composants hydrauliques utilisent des huiles de qualité standard pour les pelles.
