Conducteur de pile à prise latérale. Sortie de vibration haute fréquence et solution d'adaptation à l'espace confiné pour une excavatrice 25-32T

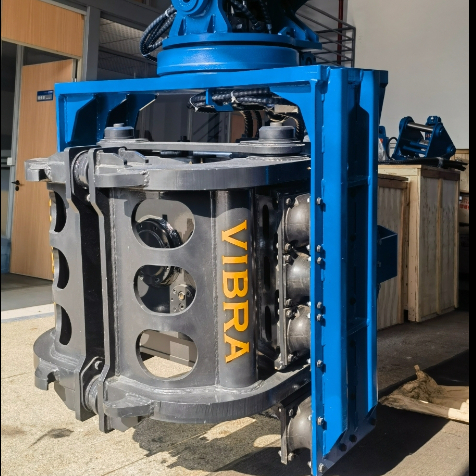

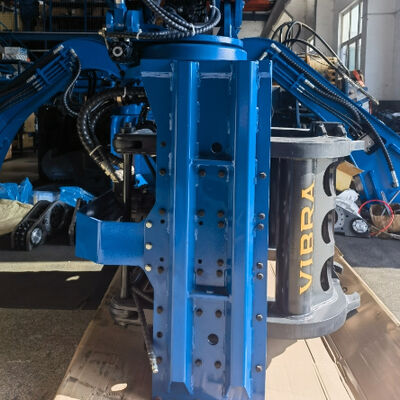

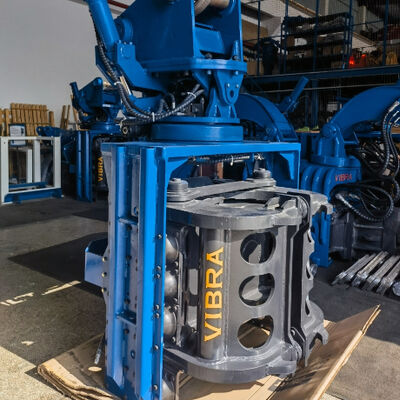

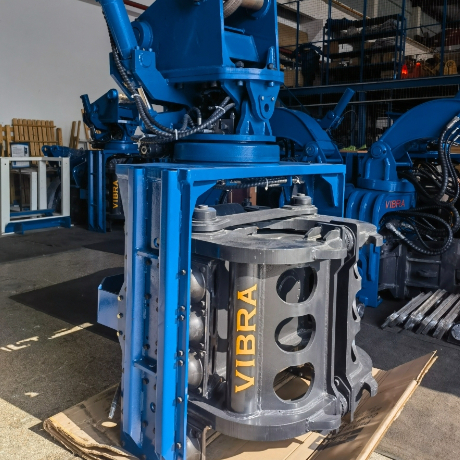

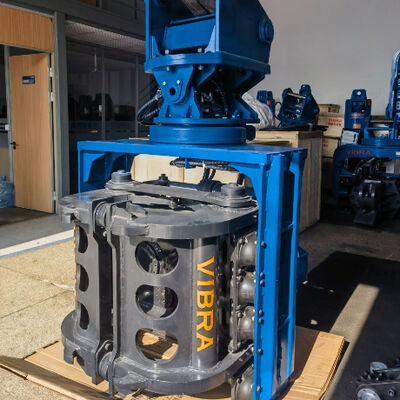

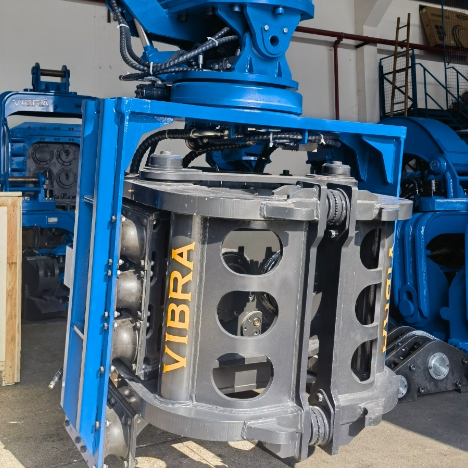

Le SV-300 est un marteau-pilon spécialisé à prise latérale – une forme unique de marteau vibrant hydraulique conçu pour les espaces libres et les espaces confinés. Contrairement aux marteaux-pieux conventionnels qui nécessitent un grand dégagement vertical, le SV-300 se monte directement sur des excavatrices de 25 à 32 tonnes et fonctionne efficacement sous les ponts, à l'intérieur des usines, dans les tunnels et le long des voies ferrées. En tant que marteau hydraulique, il se connecte directement au circuit auxiliaire de la pelle (32 MPa, 220-280 L/min), éliminant ainsi le besoin d'un bloc d'alimentation externe. La machine délivre des vibrations à haute fréquence (2 300 à 3 000 tr/min) et une énergie d'impact élevée par coup (force centrifuge de 559 kN), liquéfiant rapidement le sol environnant pour réduire la friction et enfoncer les pieux à une vitesse exceptionnelle. Le SV-300 est une solution complète d'adaptation aux espaces confinés : sa hauteur totale compacte (2 923 mm avec pince) et son mécanisme de poignée latérale intégré permettent le battage de pieux dans des dégagements verticaux aussi bas que 3,3 à 3,8 mètres. Une machine gère le serrage, le positionnement, le battage et l'extraction, avec une interface de serrage remplaçable pour les palplanches en acier, les poutres en H et les tuyaux circulaires. Pour les entrepreneurs travaillant dans des environnements restreints en Asie du Sud-Est, en Inde et en Russie, le SV-300 offre une productivité et une fiabilité inégalées.

Spécifications supplémentaires du catalogue :

• Moment excentrique : 5,6 kgm

• Plage de fréquence : 2 300 à 3 000 tr/min (réglable)

• Force de serrage latérale : 385 kN | Force de serrage inférieure : 490 kN

• Pression de service : 32 MPa | Débit de travail : 220 à 280 L/min

• Angle de rotation : 360° | Angle d'inclinaison : ±30°

• Dimensions (L×L×H) : 1343×1230×2923 mm

• Poids (y compris connecteur et pince) : 3150 kg

• Pelle appropriée : 25 à 32 tonnes

Asie du Sud-Est (ajouts d'usines, élargissement de ponts, construction de tunnels)

• Une solution d'adaptation aux espaces confinés est essentielle pour travailler sous les autoroutes surélevées existantes à Bangkok, Jakarta et Manille. De nombreux projets d'élargissement nécessitent le battage de pieux directement sous le pont avec un dégagement inférieur à 4 m – le SV-300 s'adapte parfaitement.

• Les vibrations à haute fréquence minimisent la liquéfaction du sol dans l'argile marine molle, tandis que l'énergie d'impact élevée par coup garantit que les pieux atteignent rapidement la profondeur nominale.

• La conception du batteur de pieux à poignée latérale permet aux opérateurs de travailler le long des parois des canaux et des canaux de drainage sans repositionner la pelle.

Inde (travaux sous pont, métro, hangars industriels)

• L'intégration des engins de battage hydrauliques avec les excavatrices standard de 25 à 32 tonnes réduit les coûts de flotte jusqu'à 40 % par rapport aux engins de battage dédiés – un avantage majeur pour les projets d'infrastructure sensibles au prix.

• La solution d'adaptation aux espaces confinés permet le battage de pieux à l'intérieur des extensions d'usine où les ponts roulants ou les fermes de toit limitent l'espace vertical.

• Une énergie d'impact élevée par coup (559 kN) traverse des sols mixtes – depuis les dépôts alluviaux de la RCN de Delhi jusqu'aux roches altérées de Bengaluru.

Russie (rénovation d'installations industrielles, réparation de ponts, abris d'hiver)

• La solution d’adaptation aux espaces confinés permet de battre des pieux à l’intérieur d’enceintes temporaires chauffées pendant l’hiver, maintenant ainsi la productivité même à -30°C.

• Les vibrations à haute fréquence traversent rapidement les couches actives de la couche arable gelée et du pergélisol, réduisant ainsi les temps de cycle.

• Le batteur de pieux hydraulique doté de joints robustes et d’acier de haute qualité fonctionne de manière fiable par temps extrêmement froid. L'énergie d'impact élevée par coup surmonte facilement les sols soulevés par le gel.
