Engin de battage à poignée latérale SV300 – Système de fusion de débit à double pompe et ensemble de vanne de commande intégrée pour excavatrices de 25 à 32 t

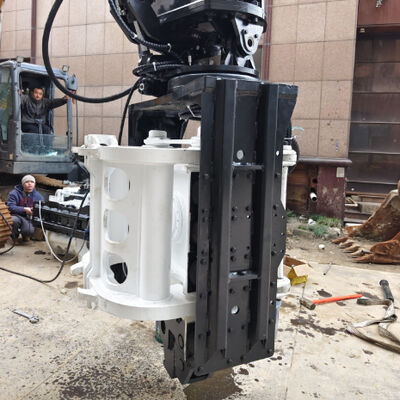

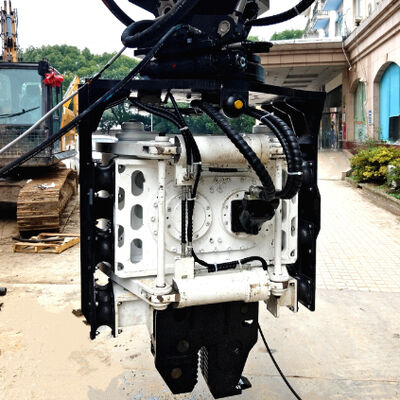

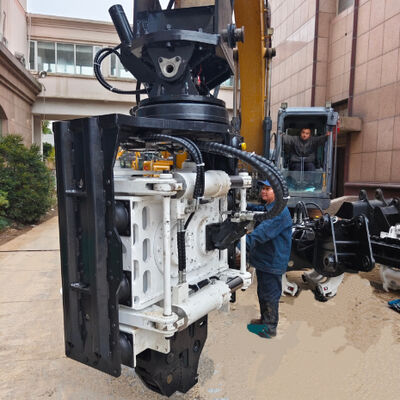

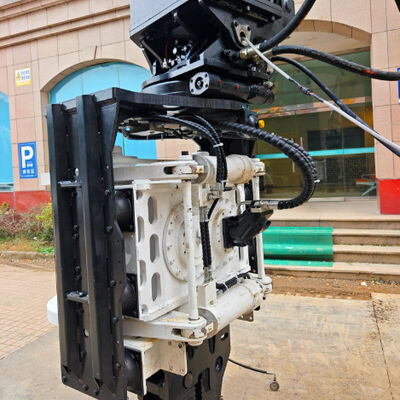

Le pilote de pile à prise latérale SV300 est un dispositif hydraulique vibratoire conçu pour les pelles de 25 à 32 tonnes.et piles de tuyauterie dans les espaces étroits et les espaces à tête basse tels que les rénovations d'usinesLe SV300 intègre cinq caractéristiques hydrauliques et structurelles avancées: un double système de fusion de débit de pompe,un ensemble de soupapes de commande intégré, une unité de vanne de fusion à débit élevé, une solution complète d'adaptation à l'espace confiné et une sortie de vibration à haute fréquence (558 kN, 2300-3000 tr/min).,Le contrôle est précis et la capacité d'opérer là où les conducteurs de pile conventionnels ne peuvent pas s'adapter.

Le SV300 est équipé d'un double système de fusion de débit de pompe permettant une gestion de la puissance hydraulique en deux étapes.un circuit de pompe unique fournit un débit suffisant pour l'empilement ou l'extraction de lumièreLorsque la pile rencontre du gravier dense, du remplissage compacté ou de l'argile rigide, elle doit être remplie d'une couche d'argile.le système fusionne automatiquement le débit d'une deuxième pompe ̇ augmentant instantanément la puissance hydraulique au moteur vibrantLa force centrifuge est ainsi portée à 558 kN, ce qui permet au SV300 de surmonter les conditions géologiques difficiles sans améliorer la machine porteuse.protégeant à la fois le marteau et la pellePour les opérateurs travaillant dans des couches de sol mixtes (communes dans les deltas fluviaux et les plaines alluviales), cette caractéristique améliore considérablement la productivité.

Le SV300 est équipé d'un ensemble de vannes de commande intégré importé des principales marques hydrauliques internationales.direction de rotation excentriqueLe contrôle indépendant de chaque action simplifie l'entretien et le dépannage, réduit l'encombrement du tuyau externe et améliore le temps de réponse.Contrairement aux systèmes traditionnels avec plusieurs vannes séparées reliées par de longs tuyaux, la conception intégrée minimise les points de fuite et les pertes de pression.L'ensemble de vannes est conçu pour une pression de fonctionnement de 32 MPa et comprend un soulagement de pression intégré et une protection anti-cavitation.Pour les propriétaires de flottes, cela signifie moins de pannes hydrauliques et un diagnostic plus rapide.

Complétant le système de fusion à double pompe, le SV300 intègre une unité de soupape de fusion à débit élevé dédiée qui gère le débit combiné des deux pompes.Cette unité est conçue pour gérer jusqu'à 280 L/min (le débit de fonctionnement maximal du SV300) à 32 MPa sans chute de pression significativeL'unité de soupape à débit élevé comprend des bobines usinées de précision et des sièges durcis pour une longue durée de vie.L'unité de soupape ouvre des passages internes pour fusionner les deux flux de pompe de façon transparenteL'unité fournit également un contrôle de débit proportionnel, permettant à l'opérateur de varier la fréquence de vibration de 2300 à 3000 tr/min.une alimentation réglable qui correspond exactement aux conditions du sol de l'argile molle à la roche altérée.

Le SV300 est conçu comme une solution complète d'adaptation à l'espace confiné.

• La prise latérale élimine la nécessité d'une haute tête verticale, réduisant ainsi le dégagement nécessaire à 3,5 mètres.

• Les dimensions compactes (1343 × 1230 × 2923 mm) permettent au marteau de passer à travers des portes standard et entre des murs étroitement espacés.

• Une rotation continue de 360° et une inclinaison bidirectionnelle de ±30° permettent un positionnement précis de la pile sans déplacer la pelle.

• Les sièges de pinces interchangeables permettent de basculer rapidement entre les piliers en tôle d'acier, les poutres H et les piliers de tuyaux sans outils.

• Le double système de serrage (serrage latéral + serrage inférieur) maintient la pile fermement même en cas de travail à des angles d'inclinaison extrêmes.
  Pour les entrepreneurs qui travaillent sur les agrandissements d'usines, les passerelles de ponts, la construction intérieure, ou les tranchées urbaines,le SV300 transforme une excavatrice standard de 25 à 32 tonnes en une pileuse hautement maniable qui peut accéder à des zones où aucun autre conducteur de pile ne peut atteindre.

Le SV300 fournit une puissance de vibration haute fréquence de 2300 à 3000 tr/min (réglable via un régulateur de débit) avec une force centrifuge de 558 kN (moment excentrique 5,6 kgm).Les vibrations à haute fréquence liquéfient rapidement le sol autour de la pile., réduisant la résistance au frottement jusqu'à 75%.

• Une pile de tôles d'acier de 12 mètres peut être entraînée en 60 à 90 secondes dans du sable ou de l'argile de densité moyenne.

• Une extraction en douceur ∙ Même des piles qui se sont installées depuis des mois peuvent être tirées avec un minimum d'effort.

• Réduction des vibrations latérales ∙ les forces horizontales s'annulent, protégeant le boom de l'excavatrice et les structures voisines.

• Moins de bruit ‡ haute fréquence éloigne le spectre acoustique de l'ennui causé par les battements de basse fréquence.
  La fréquence réglable permet à l'opérateur de choisir le réglage optimal pour chaque couche de sol: fréquence inférieure (2300-2500 tr/min) pour les sols mous afin d'économiser du carburant,fréquence plus élevée (2700-3000 tr/min) pour le sol dense ou gelé afin de maximiser la pénétration.

• Asie du Sud-Est ¢ Les projets d'infrastructure urbaine présentent souvent des conditions de sol mixtes (argile molle à sable dense).Le système de fusion à double débit de pompe et l'unité de vanne de fusion à débit élevé fournissent une puissance à la demande sans surdimensionner le supportLa solution d'adaptation de l'espace confiné permet de s'empiler sous les passerelles existantes et entre les bâtiments.

• L'Inde ¢ Les entrepreneurs sensibles aux coûts bénéficient de l'ensemble intégré de vannes de commande, ce qui réduit les fuites de tuyaux et les temps d'arrêt de maintenance.La production de vibrations à haute fréquence fonctionne efficacement dans les sols variés du plateau du Deccan et de la plaine du Gange.La conception compacte est idéale pour les routes rurales étroites et les ponts souterrains.

• L'ensemble intégré de vannes et le double système de fusion de pompes fonctionnent de manière constante à basse température avec des fluides appropriés.La solution d'adaptation à l'espace confiné est inestimable pour les blocs d'ancrage des pipelines et les fondations du pergélisol où l'accès est limité.

R: Le système de fusion à double débit de la pompe combine la sortie de deux pompes hydrauliques (généralement des circuits principal et auxiliaire de l'excavatrice).une pompe fournit un débit pour un fonctionnement écoénergétiqueLorsque vous rencontrez un sol dur, le système fusionne la deuxième pompe, doublant le débit vers le marteau et augmentant la force centrifuge à 558 kN.

R: L'ensemble de soupapes de commande intégré remplace plusieurs soupapes séparées et de longs tuyaux par un seul bloc compact.et améliore le temps de réponseToutes les fonctions (démarrage/arrêt par vibration, rotation, inclinaison, contrôle du débit) sont contrôlées par une seule unité.

R: Ils fonctionnent ensemble. Le système de fusion de double débit de pompe fait référence au circuit hydraulique global qui combine deux débits de pompe.L'unité de vanne de fusion à débit élevé est le composant spécifique de la vanne qui effectue la fusion et régule le débit combiné jusqu'à 280 L/min.Les deux sont intégrés à la conception du SV300.

R: Il combine une prise latérale (pas de guide vertical), des dimensions compactes (1,34 m de long, 1,23 m de large, 2,92 m de haut), une rotation continue de 360°, une inclinaison de ± 30° et un système de pinceau à changement rapide.Vous pouvez travailler sous 3Des plafonds de 0,5 m et des murs à seulement 1,3 m de distance ̇ des endroits où les conducteurs de pile conventionnels ne peuvent pas aller.

R: Pour la plupart des types de sol, oui. La vibration à haute fréquence (2300-3000 tr/min) liquide le sol plus rapidement que la vibration à basse fréquence (1500-2000 tr/min).Il produit également moins de vibrations latérales et un bruit perçu plus faibleLa fréquence réglable du SV300 vous permet d'utiliser des tours inférieurs dans les sols mous pour économiser du carburant et des tours plus élevés dans les sols denses pour une pénétration maximale.

R: Avec sièges de pince interchangeables: piliers en tôle de type U et Z (jusqu'à 12-15 m), poutres H jusqu'à 350 mm et piliers circulaires de tuyaux jusqu'à 600 mm de diamètre.

R: Toutes les excavatrices de 25 à 32 tonnes (Komatsu, Hitachi, SANY, XCMG, Liugong, etc.)) avec un accouplement rapide hydraulique et deux circuits auxiliaires (pour la fusion de deux pompes) ou au moins un circuit avec débit jusqu'à 280 L/minL'installation prend généralement un jour.
