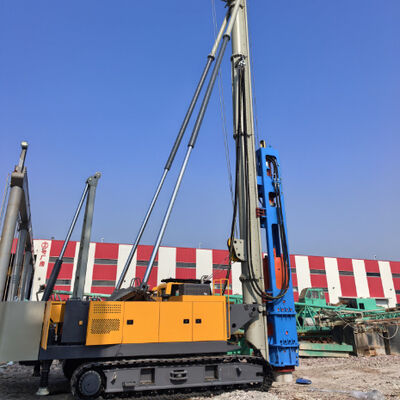

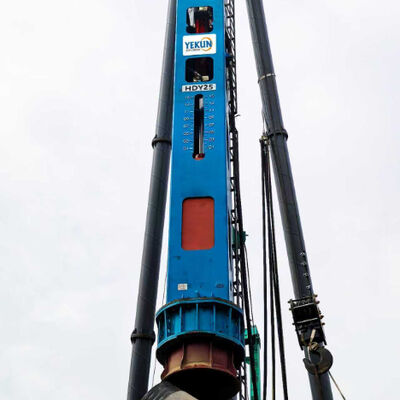

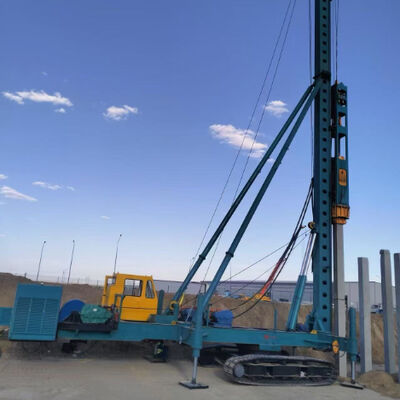

Marteau à percussion hydraulique avec unité de vanne de fusion à haut débit et ensemble de vanne de commande intégrée – HDY25 pour pieux lourds

Le marteau d'impact hydraulique HDY25 est le modèle phare de notre série HDY, conçu pour les projets de pilonnage les plus exigeants en Asie du Sud-Est, en Inde et en Russie.d'une énergie de frappe maximale de 375 kN·mAvec une carrosserie de 25 000 kg et des innovations hydrauliques avancées, la HDY25 offre une productivité inégalée.une unité de vanne de fusion à débit élevé, un ensemble de vannes de commande intégré, auto-lubrifiant avec faible entretien, contrôle servo de positionnement précis et une conception à faible coût de maintenance.Ces caractéristiques assurent un fonctionnement fiable dans les climats extrêmes, de la chaleur tropicale au gel sibérien..

Le HDY25 est alimenté par un train de pompage unique: deux pompes à piston axiale Rexroth A11VLO260 à déplacement variable plus une pompe à double palettes Parker T67DB connectée en série.L'unité de soupape de fusion à débit élevé combine intelligemment la puissance des trois pompes pendant la phase de levage du cycle du marteauCette unité de vanne dirige jusqu'à 900 L/min (de la centrale D550) dans le cylindre, élevant rapidement le piston de 25 tonnes.l'unité de soupape de fusion à débit élevé réduit le débit pour économiser de l'énergie et prévenir la surchauffeLe résultat est un temps de cycle 25% plus rapide par rapport aux marteaux à pompe unique conventionnels, ce qui se traduit directement par plus de piles entraînées par quart de travail.

Au cœur du circuit hydraulique du HDY25 se trouve l'ensemble de soupapes de commande intégré monté directement sur le bloc de cylindre.et soupapes de séquence dans un collecteur compactL'assemblage de soupape de commande intégrée élimine les tuyaux externes et les points de fuite potentiels.la vanne de la cartouche s' ouvre instantanémentLa soupape de séquence assure que la phase de levage se termine complètement avant le début de la chute.Cette valve de commande intégrée réduit le temps de réponse à moins de 50 millisecondes, donnant à l'opérateur une commande précise sur chaque coup.

Le HDY25 fonctionne dans des environnements poussiéreux, boueux et abrasifs.Ces roulements sont faits de bronze de haute résistance imprégné de lubrifiants solidesContrairement aux roulements lubrifiés par graisse classiques, le roulement autolubriquant à faible entretien ne nécessite pas de graissage quotidien.Il résiste à des charges de fort choc et des fluctuations de température sans se saisirLes données de terrain fournies par les entrepreneurs russes en charpente montrent que le roulement autolubrifiant à faible entretien prolonge la durée de vie du guide de 300% et réduit le temps de maintenance de routine de 80%.Pour les projets d'Asie du Sud-Est avec une humidité élevée et de la boue abrasive, cette fonctionnalité est un changement de jeu.

Le HDY25 est doté d'un servo-contrôle de positionnement précis intégré au système électrique.Un contrôleur reçoit en temps réel une rétroaction des capteurs de course sur le cylindreL'algorithme de commande servo de positionnement précis ajuste le temps de la soupape solénoïde pour régler la longueur de course du piston avec une précision de ± 5 mm.Les opérateurs peuvent par exemple régler une course spécifique via le panneau de commande, une course plus courte pour les coups de finition délicats ou une course complète de 1500 mm pour une énergie maximale.et assure un alignement vertical même sur un terrain en penteDans les fondations de ponts indiens ou les projets de gratte-ciel indonésiens, ce niveau de contrôle est inestimable.

Chaque composant du HDY25 est sélectionné pour minimiser les dépenses à long terme.Sceaux de cylindres Trelleborg (durée de vie supérieure à 5000 heures), les filtres de retour Hedrick (10 μm de filtration absolue) et les pompes Rexroth (testées pendant 10 000 heures).La conception à faible coût d'entretien comprend également un refroidisseur d'huile de grande capacité trois en un avec contrôle thermostatique, maintenir la température de l'huile hydraulique en dessous de 65°C, même dans des conditions ambiantes de 45°C.La centrale électrique dispose d'un réservoir de carburant monté en hauteur et de ventilation interne forcée.Dans l'ensemble, la conception à faible coût d'entretien réduit les coûts d'entretien annuels d'environ 35% par rapport aux marteaux hydrauliques concurrents.

Pour l'Asie du Sud-Est (Indonésie, Thaïlande, Vietnam, Philippines):

• Le roulement autolubrifiant à faible entretien gère l'humidité élevée et les sols abrasifs sans graissage quotidien.

• L'unité de soupape de fusion à débit élevé assure un cycle rapide pour les piles de sol souple.

• La conception à faible coût d'entretien réduit les temps d'arrêt dans les îles éloignées où le service est rare.

Pour l'Inde

• Un contrôle servo de positionnement précis assure l'intégrité de la pile dans les couches variables de sol et de roche de coton noir.

• L'assemblage de vannes de commande intégré offre une commutation fiable même avec des fluctuations de puissance.

• La conception à faible coût de maintenance réduit les coûts d'exploitation pour les entrepreneurs sensibles aux prix.

Pour la Russie:

• Le roulement autolubrifiant à faible entretien fonctionne à des températures inférieures à zéro sans épaississement de la graisse.

• L'unité de vanne de fusion à débit élevé maintient la densité de puissance dans le sol gelé.

• La construction robuste avec les joints Trelleborg empêche les fuites de froid.

Q1: En quoi l'unité de valve de fusion à débit élevé diffère-t-elle d'un système de fusion à débit double de pompe?
R: L'unité de soupape de fusion à débit élevé combine trois sources de pompe (deux pistons axiaux + une pompe à palettes) en un seul flux optimisé, alors qu'un système de double pompe ne combine que deux.Cela donne au HDY25 un débit de pointe plus élevé ¥ 900 L/min ¥ pour un ascenseur de piston plus rapide.

Q2: Qu'est-ce qui rend l'ensemble de vannes de commande intégré plus fiable que les blocs de vannes traditionnels?
R: Il élimine les conduites externes, réduit la chute de pression et centralise les soupapes solénoïde et cartouche sur un collecteur.

Q3: Ai-je besoin d'outils spéciaux pour entretenir le roulement autolubrifiant à faible entretien?
R: Non. Ces roulements ne nécessitent pas d'outils de lubrification. L'inspection est visuelle lors des contrôles de routine. Les intervalles de remplacement sont généralement de 4000 à 5000 heures.

Q4: Le servo-contrôle de positionnement précis peut-il compenser le terrain accidenté?
R: Oui. Le système permet à l'opérateur de régler une course réduite pour les coups d'alignement initiaux. Le capteur de course fournit une rétroaction en boucle fermée pour maintenir une énergie d'impact constante.

Q5: Comment la conception à faible coût de maintenance affecte-t-elle la garantie et la disponibilité des pièces?
R: Nous stockons tous les principaux composants (sceaux, filtres, pompes, vannes) dans des entrepôts régionaux à Singapour, Mumbai et Moscou.

Le marteau d'impact hydraulique HDY25 offre des performances de pointe grâce à une unité de vanne de fusion à débit élevé, un ensemble de vannes de commande intégré, un roulement autolubrifiant à faible entretien,Servo-contrôle de positionnement précisQue vous conduisiez des piles de tuyaux en acier dans une usine pétrochimique russe, des piles de béton préfabriqué dans une extension du métro indien,ou des fondations de piles photovoltaïques dans une ferme solaire thaïlandaise, le HDY25 offre la puissance, la précision et l'économie dont vous avez besoin. Contactez-nous pour des recommandations spécifiques au site et un devis compétitif.
