Le pilote de pile de l'assemblage à mécanisme de pivotement complet est un pilote de pile réglable pour les excavatrices de 32 à 40 tonnes.

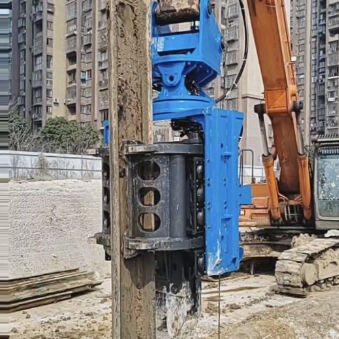

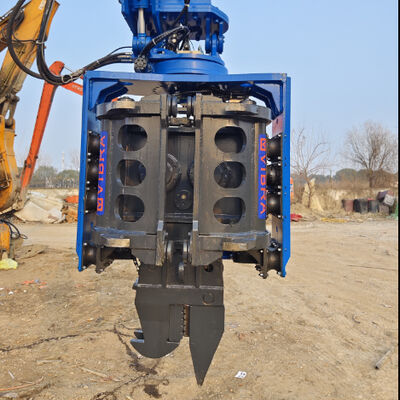

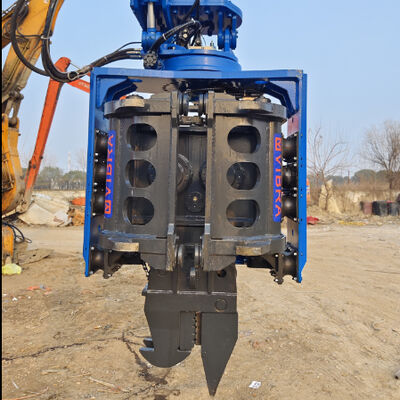

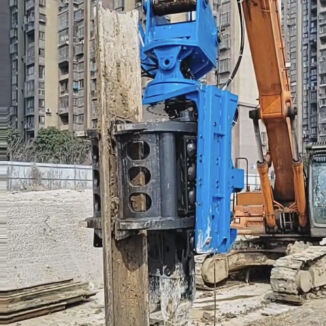

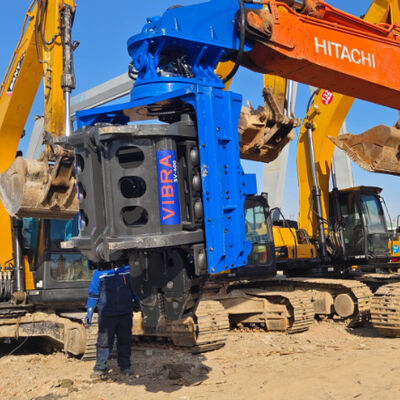

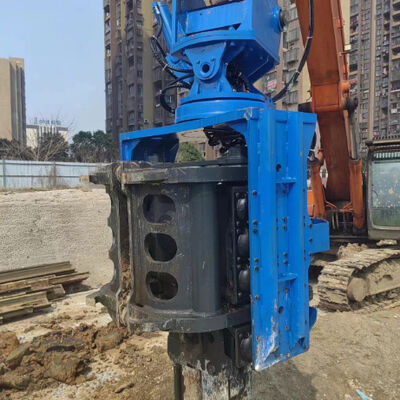

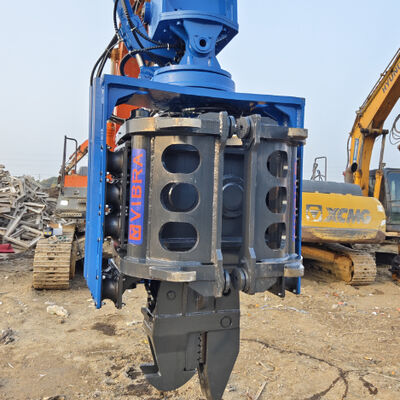

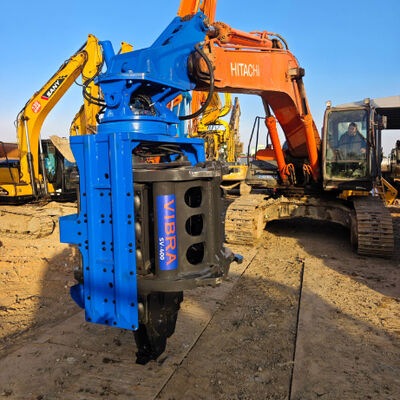

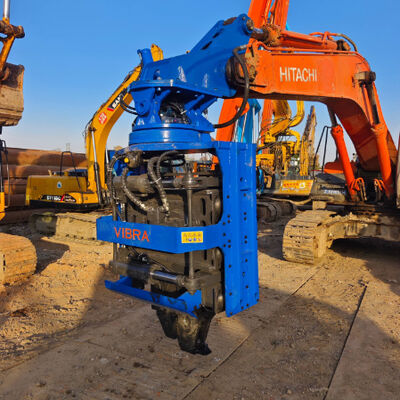

Le batteur de pieux à poignée latérale SV400 est un accessoire de marteau vibrant hydraulique spécialement conçu pour les excavatrices de 32 à 40 tonnes. Il offre une polyvalence exceptionnelle dans les environnements à faible dégagement et spatialement restreints tels que les rénovations d'usines, les fondations de ponts, les extensions de tunnels et les projets de fondations photovoltaïques en Asie du Sud-Est, en Inde et en Russie. Contrairement aux plates-formes de battage traditionnelles qui nécessitent des leaders de grande taille ou l'assistance d'une grue, le SV400 utilise un système de serrage à poignée latérale combiné à un mécanisme de rotation complet et à une solution d'adaptation aux espaces confinés pour enfoncer et extraire les palplanches, les poutres en H et les pieux tubulaires là où d'autres ne peuvent pas s'adapter.

1.Assemblage complet du mécanisme de rotation
Le SV400 est équipé d'un mécanisme de rotation complet qui permet une rotation continue à 360° du pieu serré. Cela permet à l'opérateur d'orienter n'importe quel profil de pieu selon l'angle exact requis sans repositionner la pelle – un avantage essentiel lorsqu'il travaille contre des murs, des fondations ou des lignes électriques existantes. L'entraînement de rotation est entièrement scellé et rempli de graisse, assurant un fonctionnement fluide même après des milliers de cycles. Pour les projets dans des couloirs urbains denses (par exemple Jakarta, Mumbai ou l'anneau central de Moscou), l'ensemble du mécanisme de rotation complet réduit le temps de configuration de 40 % par rapport aux marteaux à tête fixe.

2.Roulement autolubrifiant nécessitant peu d'entretien
Les marteaux vibrants souffrent traditionnellement de programmes de graissage fréquents des roulements. Le SV400 résout ce problème grâce à une technologie de roulement autolubrifiant nécessitant peu d'entretien. Tous les roulements d'arbre excentrique sont imprégnés de lubrifiant solide qui libère des quantités contrôlées sous chaleur et pression. Cela élimine les intervalles de graissage quotidiens : les roulements fonctionnent sans entretien pendant 1 500 heures de fonctionnement. Pour les entrepreneurs travaillant dans des endroits éloignés (champs de pétrole sibériens, autoroutes rurales indiennes ou routes minières indonésiennes), le faible entretien des roulements autolubrifiants se traduit directement par une réduction des coûts des consommables et des temps d'arrêt.

3.Contrôle de la fréquence d'impact réglable
Le SV400 est doté d'un contrôle de fréquence d'impact réglable qui permet à l'opérateur de faire varier en toute transparence le taux de vibration de 2 300 à 5 000 tr/min via un cadran intégré à la cabine. Il ne s'agit pas simplement d'une simple marche/arrêt : la vanne de commande proportionnelle module le débit vers le moteur excentrique, permettant ainsi des changements de fréquence en temps réel pendant que le marteau fonctionne. La basse fréquence (2 300 à 3 000 tr/min) est idéale pour les argiles denses ou pour commencer la pénétration de pieux ; la haute fréquence (4 000 à 5 000 tr/min) excelle dans les sols granulaires et pour l'extraction. Le contrôle réglable de la fréquence d'impact permet également d'éviter les résonances du sol qui pourraient endommager les structures adjacentes – une exigence clé pour les pieux urbains à Delhi ou Bangkok.

4.Conception à faible coût de maintenance
Au-delà des roulements, l'ensemble du SV400 suit une philosophie de conception à faible coût de maintenance. Les flexibles hydrauliques sont posés avec de grands rayons de courbure et protégés par des manchons résistants à l'abrasion. Toutes les pièces d'usure (inserts de mâchoires de serrage, axes de pivotement et bagues) sont conçues pour un remplacement rapide à l'aide d'outils standard. Les cylindres de serrage latéral et inférieur sont équipés de tiges chromées et de doubles joints racleurs pour résister à la pénétration de la poussière et de la boue. Sur un cycle de vie de 5 ans, la conception à faible coût de maintenance réduit le coût total de possession d'environ 30 % par rapport aux accessoires de marteaux conventionnels – validé par les utilisateurs de flottes au Vietnam et au Kazakhstan.

5.Solution d'adaptation en espace confiné
Le SV400 est une solution complète d’adaptation aux espaces confinés – pas seulement un marteau mais un système. Ses dimensions compactes (1 400 mm de large, 3 056 mm de hauteur) permettent de fonctionner sous des obstacles aériens aussi bas que 4 mètres. La configuration à poignée latérale élimine le besoin d'une tour en plomb, de sorte que le bras de l'excavatrice peut travailler au ras des murs. De plus, la pince inférieure agit comme un guide stable, empêchant le balancement des pieux dans les tranchées étroites. Pour les extensions d'usine où les fermes de toit limitent la hauteur libre, ou pour les passages souterrains ferroviaires avec un dégagement vertical restreint, la solution d'adaptation aux espaces confinés permet d'utiliser des pieux qui nécessiteraient autrement des modifications structurelles coûteuses ou des méthodes alternatives de fondation profonde.

Q1 : Comment l'ensemble du mécanisme de rotation complet fonctionne-t-il dans des conditions boueuses ou sablonneuses ?
R : L'ensemble du mécanisme d'orientation complet est entièrement scellé avec des joints à double lèvre et une chambre à graisse sous pression. Même après une immersion dans des eaux boueuses (ce qui est courant sur les sites indiens et d'Asie du Sud-Est), l'entraînement de rotation continue de fonctionner sans problème. Nous recommandons un bref cycle de rotation toutes les heures pour redistribuer la graisse.

Q2 : Le roulement autolubrifiant à faible entretien est-il vraiment sans entretien ?
R : La conception à faible entretien des roulements autolubrifiants élimine le graissage quotidien. Cependant, une inspection visuelle des joints du boîtier excentrique toutes les 500 heures est conseillée. Le remplacement des roulements n'est nécessaire qu'après 1 500 à 2 000 heures, soit 3 à 4 fois plus longtemps que les roulements conventionnels. Des kits de roulements complets sont disponibles en pièces de rechange.

Q3 : Le contrôle de fréquence d'impact réglable peut-il être installé sur les anciens modèles SV ?
R : Le contrôle de la fréquence d'impact réglable nécessite la valve proportionnelle intégrée et un potentiomètre monté sur la cabine. Pour les unités SV400 existantes, nous proposons un kit de mise à niveau. Pour les autres modèles (SV150‑SV300), la mise à niveau est possible mais nécessite le remplacement du collecteur de contrôle de débit – merci de consulter notre équipe technique.

Q4 : Quelles caractéristiques spécifiques composent la conception à faible coût de maintenance ?
R : La conception à faible coût de maintenance comprend : 1) des plaques d'usure de type cartouche sur les mâchoires de serrage latérales (remplaçables sans soudure), 2) des bagues de pivot autolubrifiées, 3) des flexibles hydrauliques à code couleur avec protections contre l'abrasion et 4) un banc de lubrification central qui permet le graissage de toutes les broches à partir d'un point accessible. Les coûts de maintenance annuels sont généralement 20 à 30 % inférieurs à ceux des marteaux comparables.

Q5 : La solution d’adaptation aux espaces confinés peut-elle gérer à la fois la conduite et l’extraction dans des espaces restreints ?
R : Oui. La solution d'adaptation aux espaces confinés utilise la pince latérale pour saisir le pieu et la pince inférieure comme stabilisateur. Pour l'extraction, les mêmes forces de serrage (465 kN côté / 520 kN fond) combinées au levage vibrant fonctionnent efficacement même lorsque la hauteur libre est limitée à 0,5 mètre au-dessus du sommet du pieu. Nous avons réussi à extraire des palplanches de 12 mètres à l’intérieur d’une usine avec seulement 4,2 mètres d’espace vertical.

• Inde : Dans les centres-villes encombrés comme Mumbai, le mécanisme de rotation complet permet l'orientation des pieux sans balancer la carrosserie de la pelle, ce qui est essentiel dans les rues étroites. La conception à faible coût de maintenance séduit les entrepreneurs soucieux des coûts qui soumissionnent sur des projets de métro et de ponts.

• Asie du Sud-Est : L'humidité élevée et les pluies de mousson ne posent aucun problème – le faible entretien du roulement autolubrifiant n'est pas affecté par la pénétration d'humidité. La solution d'adaptation aux espaces confinés est idéale pour les extensions de parkings souterrains et le renforcement des murs de canaux à Bangkok, Hô Chi Minh-Ville et Manille.

• Russie : températures hivernales jusqu'à -30 °C – le contrôle de fréquence d'impact réglable permet aux opérateurs de démarrer à bas régime pour réchauffer progressivement l'huile hydraulique. L'ensemble du mécanisme d'orientation complet utilise en standard de la graisse basse température (qualité -40 °C). La conception à faible coût de maintenance minimise le besoin de réparations sur le terrain dans les sites éloignés de Sibérie.
