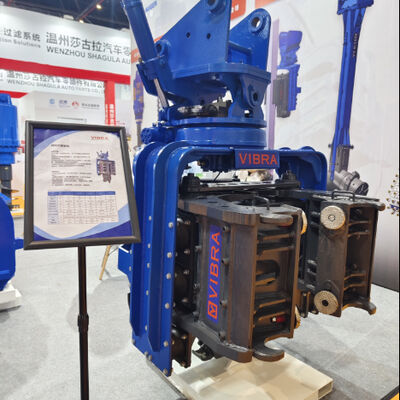

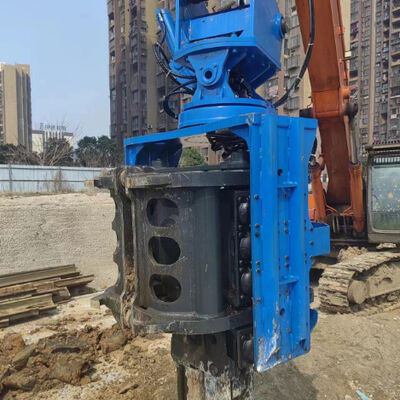

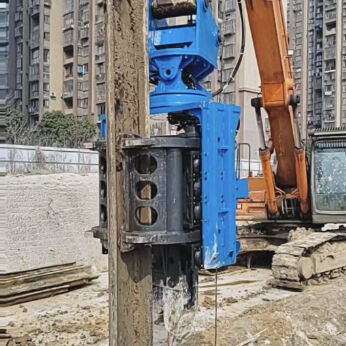

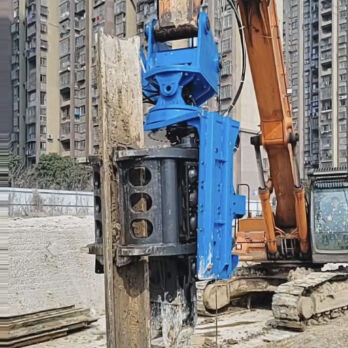

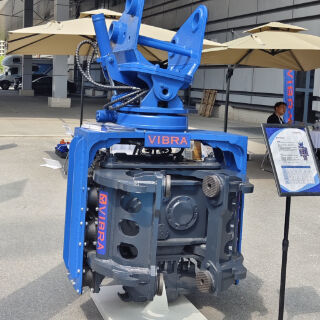

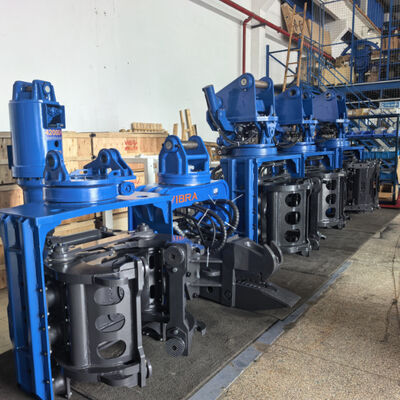

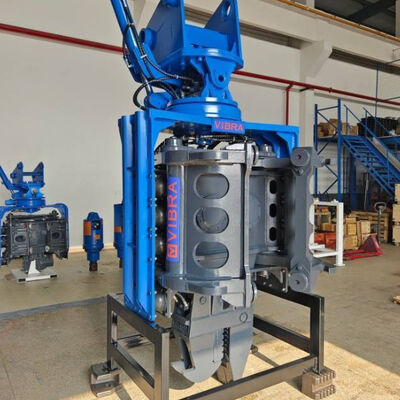

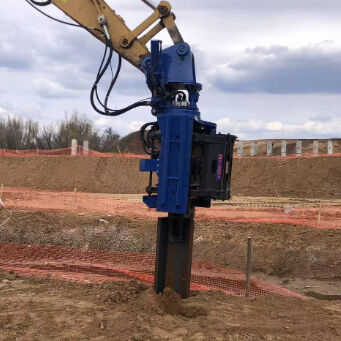

Conducteur de pile à prise latérale avec rotation continue complète à 360 degrés et tête de conduite à inclinaison bidirectionnelle

Le batteur de pieux à poignée latérale SV400 est un marteau vibrant hydraulique spécialisé conçu pour résoudre les problèmes d'accès les plus difficiles dans la construction de fondations. Contrairement aux plates-formes de battage traditionnelles qui nécessitent des mâts hauts et de larges rayons de pivotement, la SV400 se monte directement sur une pelle standard de 32 à 40 tonnes. Avec un minimum de modifications, votre excavatrice devient une machine à empiler très mobile. Le SV400 est doté d'une rotation continue complète à 360 degrés, d'une tête d'entraînement inclinable bidirectionnelle, d'une capacité de fonctionnement à faible hauteur libre et d'une conception compacte pour les espaces confinés. Que vous travailliez à l'intérieur d'une usine existante, sous un pont, entre deux bâtiments ou dans un couloir technique bondé, le SV400 permet un pieux de précision sans dépasser le budget.

Les marteaux conventionnels à poignée latérale ont souvent des angles de pivotement limités, ce qui oblige les opérateurs à repositionner le support à plusieurs reprises. Le SV400 élimine cette inefficacité avec une rotation continue complète à 360 degrés. Grâce à un actionneur rotatif hydraulique à couple élevé intégré au support de connexion, le marteau peut tourner sans fin dans les deux sens. Cette rotation continue complète à 360 degrés permet à l'opérateur d'aligner le pieu dans n'importe quelle orientation – essentiel pour le verrouillage des palplanches, les pieux d'angle ou l'alignement des poutres en H avec les boulons de fondation. Combinée au mouvement de flèche de la pelle, la SV400 peut placer des pieux avec une précision millimétrique sans déplacer les chenilles. Pour les projets de rénovation de ponts russes ou d'agrandissement de stations de métro indiennes où l'espace est limité, une rotation continue complète à 360 degrés réduit le temps de positionnement de plus de moitié.

Travailler sur un sol irrégulier ou sur des surfaces en pente compromet souvent la verticalité des pieux. La tête d'entraînement inclinable bidirectionnelle du SV400 offre une inclinaison de ± 30 degrés sur deux axes perpendiculaires (gauche-droite et avant-arrière). La tête d'entraînement à inclinaison bidirectionnelle utilise deux vérins hydrauliques robustes qui ajustent indépendamment l'angle de l'ensemble de serrage. Les opérateurs peuvent incliner le pieu exactement à la verticale même lorsque la pelle est garée sur une pente de 15°. Pour la construction de digues en Asie du Sud-Est ou les travaux de fondation à flanc de colline en Inde, cette tête de battage à inclinaison bidirectionnelle garantit que les pieux battus respectent des tolérances de verticalité strictes (généralement 1:100). La fonction d'inclinaison permet également d'extraire les pieux qui se sont installés sous un angle : il suffit d'incliner la pince pour qu'elle corresponde à l'axe du pieu et de tirer.

De nombreux projets de pieux se déroulent sous des obstacles aériens : toits d’usines, tabliers de ponts, lignes électriques ou structures de stationnement. Le SV400 est conçu pour une capacité de fonctionnement à faible hauteur libre avec une hauteur totale de seulement 3 056 mm (connecteur et pince compris). Lorsqu'elle est montée sur une excavatrice, la combinaison peut fonctionner dans des dégagements aussi faibles que 4,5 mètres. La faible capacité de fonctionnement de l'espace libre provient de deux caractéristiques de conception : premièrement, la pile verticale compacte de l'unité vibrante ; Deuxièmement, la possibilité d'utiliser le serrage par le bas au lieu de l'entraînement par le haut. Le SV400 comprend deux pinces latérales et une pince inférieure. Dans une hauteur libre extrêmement faible, l'opérateur peut soulever le pieu à l'aide de la pince inférieure, puis l'enfoncer sans lever le marteau au-dessus du sommet du pieu. Cette capacité de fonctionnement à faible hauteur libre fait du SV400 le choix privilégié pour les projets de reprise en sous-sol, de murs de tunnel et d'agrandissement d'usines en Russie et en Asie du Sud-Est.

Le SV400 ne mesure que 1 400 mm (L) × 1 315 mm (L) × 3 056 mm (H) – une structure remarquablement compacte conçue pour des espaces confinés pour un marteau vibrant de classe 400. La structure compacte des espaces confinés est obtenue en intégrant l'entraînement rotatif, les vérins d'inclinaison et le système hydraulique de serrage dans un seul boîtier monobloc. Malgré son faible encombrement, le SV400 délivre une force centrifuge de 656 kN et un moment excentrique de 6,6 kgm, avec une plage de vitesse de 2 300 à 5 000 tr/min. Cette structure compacte pour les espaces confinés ne sacrifie pas les performances. Vous pouvez enfoncer ou extraire des palplanches en acier, des pieux en H (jusqu'à 400 mm de bride) et des pieux tubulaires circulaires (jusqu'à 600 mm de diamètre) dans des sols moyens à rigides. Pour les chantiers situés dans les centres urbains denses de l'Inde ou dans les ports insulaires indonésiens avec des zones de dépôt limitées, les dimensions compactes du SV400 vous permettent de manœuvrer à travers des portes étroites et de travailler dans les ruelles.

Asie du Sud-Est (Thaïlande, Vietnam, Philippines, Indonésie) :

• La capacité de fonctionnement à faible hauteur libre permet l'empilage sous les ponts roulants existants dans les usines.

• Les espaces confinés à structure compacte s’adaptent aux chantiers de conteneurs d’expédition et aux parcelles étroites des raffineries.

• La rotation continue complète à 360 degrés accélère le verrouillage des palplanches pour les barrières contre les inondations.

Inde:

• La tête de battage inclinable bidirectionnelle assure des pieux verticaux sur les berges en pente et les talus routiers.

• Le pilote de pieux à poignée latérale élimine le besoin d'installations de battage dédiées : utilisez votre excavatrice de 35 tonnes.

• La capacité de fonctionnement à faible hauteur libre permet l’empilage à l’intérieur des sous-sols des bâtiments existants.

Russie:

• La rotation continue à 360 degrés fonctionne dans des conditions inférieures à zéro avec des joints résistants au froid.

• Les espaces confinés de structure compacte permettent le transport sur des camions à plateau standard.

• La pince inférieure robuste gère les palplanches gelées sans dommage.

Q1 : La SV400 nécessite-t-elle une marque de pelle spéciale ?
R : Non. La SV400 s'adapte à n'importe quelle pelle standard de 32 à 40 tonnes équipée d'une attache rapide ou d'une connexion à broche. Nous proposons des supports d'adaptation pour les grandes marques (sans citer de marques spécifiques).

Q2 : Comment fonctionne la capacité de fonctionnement à faible hauteur libre avec le serrage latéral ?
R : Pour une hauteur libre très faible, utilisez la pince inférieure pour soulever et enfoncer le pieu. Le marteau reste en dessous du sommet du pieu. Les pinces latérales sont utilisées pour la conduite conventionnelle lorsque la hauteur libre le permet.

Q3 : Puis-je passer rapidement d’un type de pieu à l’autre ?
R : Oui. Le système de serrage est doté d'inserts standard remplaçables. Le passage de palplanches à poutres en H prend environ 10 minutes avec des outils manuels de base.

Q4 : La rotation continue à 360 degrés est-elle sûre lorsque les tuyaux sont fixés ?
R : Le collecteur rotatif est doté de guides de tuyau intégrés et d'un pivot hydraulique qui empêche la torsion. Un limiteur de rotation peut également être réglé si vous le souhaitez, mais la rotation continue est entièrement testée.

Q5 : Quel entretien la tête motrice inclinable bidirectionnelle nécessite-t-elle ?
R : Graissez les axes de pivotement d'inclinaison toutes les 8 heures de fonctionnement. Les vérins d'inclinaison sont équipés de joints Trelleborg évalués pour -30°C à +80°C. Aucun entretien particulier au-delà de l’entretien hydraulique standard.

Q6 : Le SV400 peut-il extraire les pieux ainsi que les enfoncer ?
R : Absolument. Avec la pince latérale ou inférieure fermement saisie, inversez le sens du moteur vibrant pour générer une traction vers le haut. La combinaison des vibrations et du levage du bras de la pelle extrait les pieux efficacement.

Le batteur de pieux à prise latérale SV400 est la solution ultime pour empiler dans des environnements restreints. Sa rotation continue complète à 360 degrés et sa tête d'entraînement inclinable bidirectionnelle vous offrent une flexibilité de positionnement inégalée. La faible hauteur sous plafond et les espaces confinés de la structure compacte permettent de travailler sous les ponts, à l'intérieur des usines et entre les bâtiments – des endroits où les engins de battage conventionnels ne peuvent pas aller. Que vous rénoviez une usine industrielle russe, construisiez un pont en Inde ou installiez des murs anti-inondation en Asie du Sud-Est, la SV400 transforme votre excavatrice en une machine à pieux hautes performances. Contactez-nous pour un devis de kit de montage et une analyse des vibrations spécifique au site.
