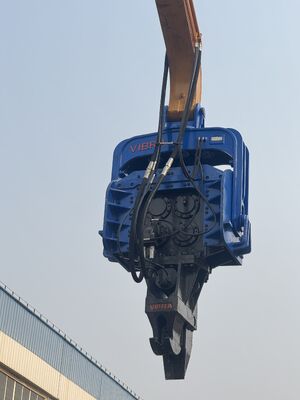

Engin de battage FV-800 avec système de fusion de débit à double pompe et unité de vanne de fusion à haut débit – Force de 997 KN pour excavatrices de 75 à 85 t

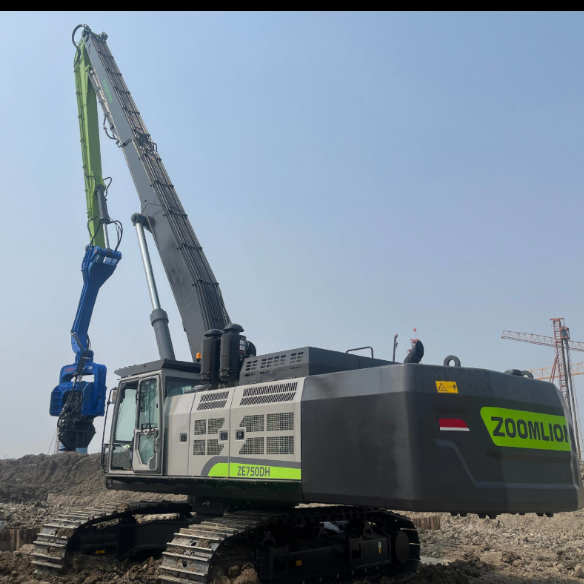

Le pilote de pieux excentriques à quatre FV-800 représente le summum de la technologie de construction de fondations à grande échelle. Alors que les projets d'infrastructure en Asie du Sud-Est, en Inde et en Russie exigent des palplanches en acier, des caissons en acier et des pieux hybrides PC s'étendant au-delà de 27 mètres, les équipements de battage conventionnels ont du mal à fournir la puissance et l'efficacité nécessaires. Le FV-800 est conçu spécifiquement pour ces applications exigeantes : un accessoire hydraulique robuste qui se connecte directement aux excavatrices de 75 à 85 tonnes, offrant une force motrice inégalée sans avoir recours à des groupes motopropulseurs auxiliaires.

Au cœur du FV-800 se trouve le mécanisme breveté à quatre excentriques, utilisant quatre arbres excentriques synchronisés tournant dans des directions opposées pour obtenir une vibration parfaitement équilibrée. Les forces horizontales s'annulent tandis que les forces verticales s'additionnent, produisant un impact maximal avec un minimum de vibrations latérales. Cette conception garantit des pieux plus droits, des taux de rejet réduits et une transmission minimale des contraintes à la machine porteuse.

Le FV-800 est équipé d'un système sophistiquéSystème de fusion de débit à double pompece qui améliore considérablement l’efficacité hydraulique. En combinant le débit de deux circuits hydrauliques indépendants, le système atteint un débit combiné allant jusqu'à 700 L/min. Ceci est complété par unUnité de vanne de fusion à haut débitqui contrôle avec précision le flux fusionné, garantissant une puissance constante même dans les conditions de conduite les plus exigeantes. Le résultat est une pénétration rapide des pieux dans l’argile dure, le sable dense et même le sol gelé – essentiel pour les projets de fondations profondes dans des conditions géologiques variées.

Le FV-800 offre une force motrice exceptionnelle avec une force centrifuge de 997 kN et un moment excentrique de 14,5 kgm. Cette puissance est encore optimisée grâce au contrôle de la fréquence d'impact réglable, permettant aux opérateurs d'affiner la fréquence de vibration (2 400 tr/min pour le FV-800) pour l'adapter aux conditions spécifiques du sol. En ajustant la fréquence d'impact pour résonner avec le sol environnant, le FV-800 atteint une vitesse de pénétration maximale tout en minimisant le gaspillage d'énergie - une caractéristique qui se traduit directement par des performances de forage à haute efficacité dans diverses conditions de sol.

Le FV-800 est doté d'un système de contrôle électronique de nouvelle génération qui protège les composants critiques et prolonge la durée de vie. Des composants structurels ultra-résistants avec des arbres de liaison élargis assurent une répartition équilibrée des forces et éliminent les points faibles. Le système d'autolubrification intégré des roulements prolonge efficacement la durée de vie des roulements et assure la stabilité du noyau.

LeConception à faible coût de maintenanceCette philosophie est intégrée dans tout le FV-800. Le système de roulements autolubrifiants élimine le besoin de graissage quotidien des points difficiles d'accès, réduisant ainsi les besoins d'entretien de routine et les coûts de main d'œuvre. La buse de serrage robuste en acier moulé, associée à des cylindres de 160 à 180 mm, fournit une force de serrage maximale de 650 kN pour une préhension stable et fiable des pieux. Avec des moteurs importés d'origine, des roulements allemands et des composants d'engrenages haut de gamme, le FV-800 offre une fiabilité de classe mondiale avec un temps d'arrêt minimal – un avantage essentiel pour les projets à grande échelle où chaque heure de fonctionnement compte.

Asie du Sud-Est (terminaux portuaires, fondations profondes, argile marine) : le système de fusion de débit à double pompe assure une fourniture d'énergie constante pour enfoncer de longues palplanches en acier à travers les couches d'argile marine et de sable. Le contrôle de fréquence d'impact réglable permet aux opérateurs d'optimiser la pénétration dans les sols mous, tandis que lePerformances de forage à haute efficacitéaccélère les délais de construction des ports et des murs fluviaux.

Inde (grandes piles de ponts, viaducs de métro, terrain mixte) : LeUnité de vanne de fusion à haut débitmaintient un débit hydraulique stable sur différentes conditions de sol – des sols alluviaux dans la RCN de Delhi aux zones rocheuses des Ghâts occidentaux. La conception à faible coût de maintenance permet à la machine de fonctionner de manière fiable sur les chantiers distants avec des installations de maintenance limitées, réduisant ainsi le coût total de possession pour les grands projets d'infrastructure.

Russie (pergélisol, pieux industriels profonds, froid extrême) : le contrôle de fréquence d'impact réglable permet aux opérateurs de s'adapter aux conditions de sol gelé et de pergélisol – essentielles pour les infrastructures pétrolières et gazières, les ponts ferroviaires et les développements portuaires de l'Arctique. Le système de fusion de débit à double pompe avec joints basse température fonctionne de manière fiable dans des conditions de -30 °C, tandis que la conception à faible coût de maintenance élimine les problèmes de graissage par temps froid, réduisant ainsi l'exposition de l'opérateur à des conditions extrêmes.

Q1 : Quel est l'avantage du système de fusion de débit à double pompe sur le FV-800 ?

R : Le système de fusion de débit à double pompe combine le débit de deux circuits hydrauliques indépendants pour atteindre jusqu'à 700 L/min. Cela garantit une puissance constante pour enfoncer de longs pieux dans des conditions de sol difficiles, maximisant ainsi les performances de forage à haute efficacité du FV-800.

Q2 : CommentContrôle de la fréquence d'impact réglablequel est l'avantage du battage de pieux ?

R : Le contrôle de la fréquence d'impact réglable permet aux opérateurs d'affiner la fréquence de vibration (2 400 tr/min pour le FV-800) en fonction des conditions spécifiques du sol. En réalisant une résonance avec le sol environnant, le FV-800 maximise la vitesse de pénétration tout en minimisant le gaspillage d'énergie, offrant ainsi des performances de forage supérieures à haute efficacité dans diverses conditions de sol.

Q3 : Qu'est-ce qui rend le fonctionnement du FV-800 rentable ?

R : La conception à faible coût de maintenance comprend un système de roulements autolubrifiants qui élimine le graissage quotidien, une durée de vie prolongée des composants grâce à des commandes électroniques avancées et des composants structurels durables qui minimisent les temps d'arrêt. Cela se traduit par une réduction du coût total de possession tout au long du cycle de vie de la machine.

Q4 : Comment la vanne de fusion à haut débit améliore-t-elle les performances ?

R : L'unité de vanne de fusion à haut débit dédiée contrôle avec précision le débit hydraulique fusionné, garantissant une fourniture de puissance stable et constante, même dans les conditions de conduite les plus exigeantes. Ceci est essentiel pour maintenir des performances de forage à haute efficacité lors du battage de pieux de 27 mètres dans un sol dur.

Q5 : Quelle taille de pelle est requise pour le FV-800 ?

R : Le FV-800 convient aux excavatrices de 75 à 85 tonnes. Il nécessite un débit hydraulique de 420 L/min à 32 MPa, avec le système de fusion de débit à double pompe capable de combiner jusqu'à 700 L/min.
