HDY5 marteau hydraulique à pile à choc

  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
  • HDY5 Hydraulic Impact Pile Driving Hammer
Lieu d'origine Chine
Nom de marque YEKUN
Certification ISO 9001:2015
Numéro de modèle HDY5
Quantité de commande min 1 série
Prix Négociable
Détails d'emballage FCL
Délai de livraison 7 à 20 jours
Conditions de paiement T/T, L/C, Western Union
Capacité d'approvisionnement 20 ensembles/mois

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Laisser un message
Description de produit

Caractéristiques:

Le marteau hydraulique de la série HDY, qui correspond aux centrales électriques des séries E et D, est le dernier équipement de construction de fondations économe en énergie et respectueux de l'environnement développé par notre société.Il adopte plusieurs technologies de contrôle hydraulique et électrique avancées, avec des caractéristiques telles qu'un faible bruit, aucune pollution, une efficacité et une économie d'énergie élevées, la sécurité et la fiabilité, et un fonctionnement facile.Convient pour la construction de piles de tuyaux préfabriquées et de piles de tuyaux en acier avec différentes conditions et exigences géologiques, la centrale électrique D550 peut également être assortie de marteaux à vibration pour la construction, ce qui en fait une nouvelle génération idéale de machines de pilonnage.


Le système hydraulique a un rendement élevé, avec un courant de travail nominal d'environ 200 ~ 250A, et peut être équipé de 120 ~ 150 câbles en aluminium carrés.
Le câble a une petite surface de section transversale et est léger, ce qui réduit considérablement l'intensité du travail des travailleurs; le marteau hydraulique HDY25 est équipé d'un moteur diesel Dongfeng Cummins QSZ13-C550,deux pompes à piston Rexroth A11VLO260 et une pompe à double lame Parker T67DB reliées en série pour former un ensemble de pompes, fournissant une puissance de surtension pour la construction;
L'adoption de la pompe et de la vanne d'huile principale Rexroth de marque internationale de première classe, avec une bonne stabilité, une grande fiabilité et une grande efficacité et économie d'énergie;
En adoptant le filtre de retour d'huile de première classe de la marque internationale Hedeke, avec un débit élevé, une haute précision de filtration et une faible résistance au retour d'huile, il peut
améliorer efficacement la propreté de l'huile du système, réduire le taux de défaillance des équipements et prolonger la durée de vie des équipements;
Le cylindre hydraulique du pilote de pile adopte des joints Trelleborg de marque internationale de première classe, qui présentent un faible taux de défaillance, un rendement élevé et une longue durée de vie;
Adoption d'un refroidisseur d'huile à haute puissance trois en un, couplé avec un régulateur de température pour contrôler avec précision la température de l'huile,résout complètement le problème de la température élevée de l'huile dans la conduite hydraulique des piles, améliore considérablement l'efficacité de la conduite des piles et prolonge efficacement la durée de vie des joints et de l'huile hydraulique;
La centrale électrique adopte un réservoir de carburant de haut niveau et une conception de ventilation forcée interne pour améliorer l'aspiration de la pompe à huile, le moteur de la pompe à huile, l'armoire électrique ou la dissipation thermique du moteur.

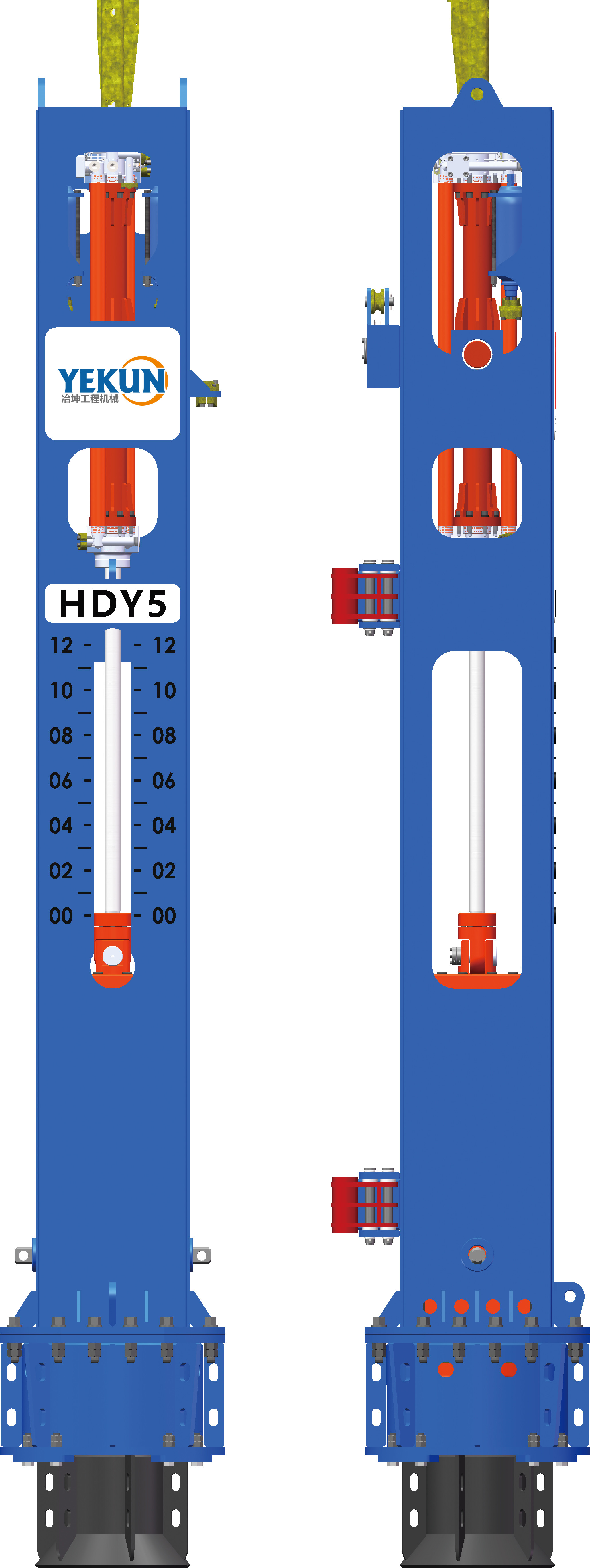

Structure principale et apparence:

Le marteau hydraulique de la série HDY est composé de pièces mécaniques, d'un système hydraulique et d'un système électrique.qui effectue des travaux externes sur le marteauLe système hydraulique est la source d'alimentation du marteau hydraulique, tandis que le système électrique est l'entrée d'énergie et le centre de contrôle du système hydraulique.

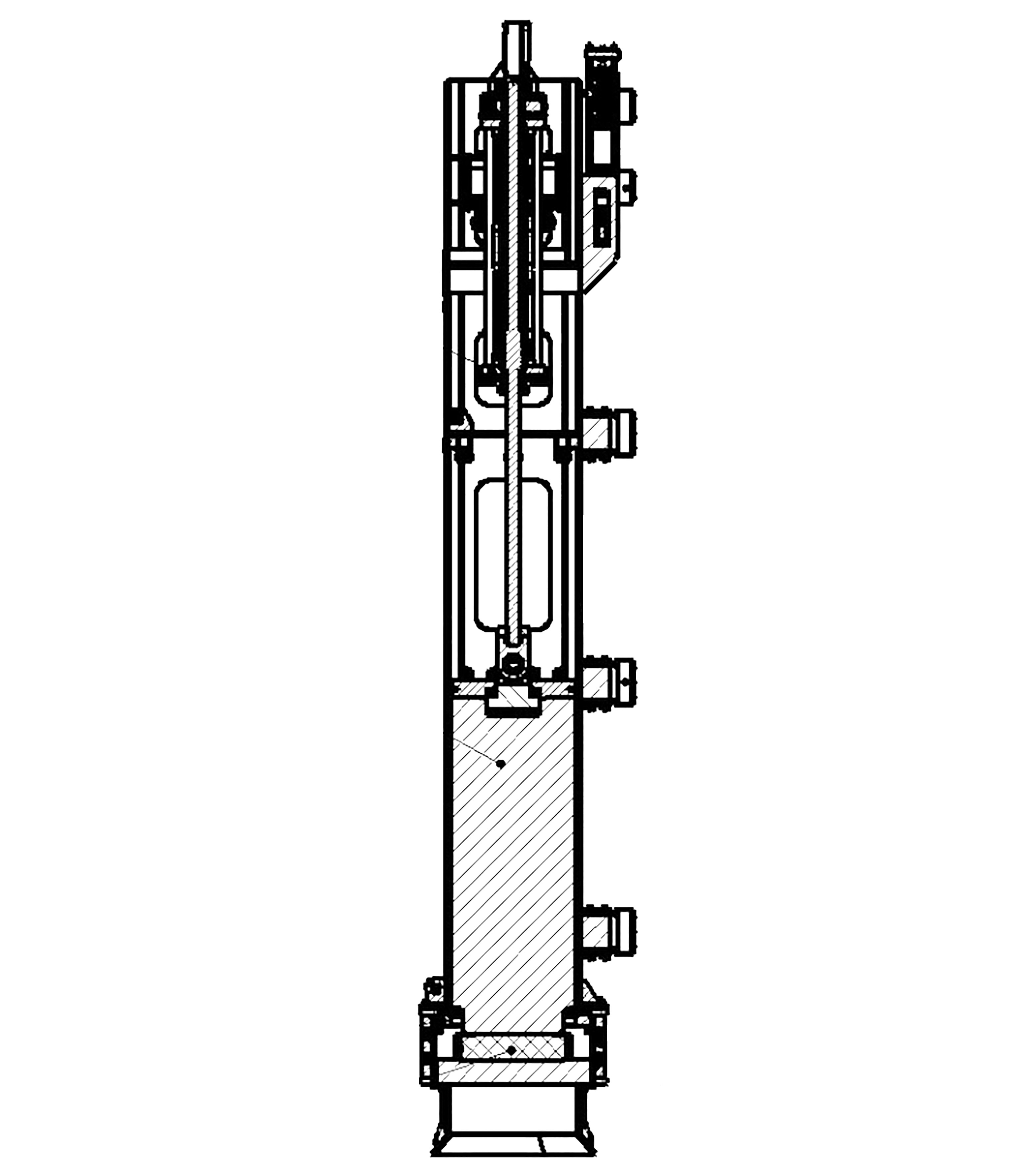

La partie mécanique est composée de l'assemblage du noyau du marteau, de l'assemblage de la carrosserie du marteau, de l'assemblage de la bouteille d'huile, du bouchon supérieur de la pile, du bouchon inférieur de la pile, du support du marteau, de l'anneau tampon de la pile, du train d'atterrissage, etc.Le train d'atterrissage est utilisé pour la montée et la descente des marteaux hydrauliques; le corps du marteau est le corps de support de l'ensemble de la pièce mécanique, utilisé pour soutenir la bouteille d'huile et le noyau du marteau; le bouchon supérieur de la pile est fixé au bas du corps du marteau,et le capuchon inférieur de la pile est manche à l'intérieur du capuchon supérieur de la pile pour soutenir la pile de tuyaux et transmettre la force d'impact; le tampon du marteau et l'anneau tampon du capuchon du tuyau sont fixés sur le capuchon inférieur du tuyau pour assurer le transfert d'énergie entre le noyau du marteau et le tuyau; The oil cylinder assembly of the hydraulic hammer achieves the lifting of the oil cylinder piston and the acceleration of gravity through the opening and closing of the plug-in valve installed on the valve block of the oil cylinderL'ouverture et la fermeture de la soupape d'entrée sont contrôlées par la soupape magnétique et la soupape de séquence installées sur le bloc de soupape de la bouteille d'huile.
Le système hydraulique est principalement constitué d'une centrale électrique, de tuyaux d'huile, de bouteilles d'huile, etc.
Le système électrique se compose principalement de quatre parties: contrôleur, boîte de commande électronique, capteurs et moteur.


Paramètre du produit:

Modèle Unité HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
Énergie de striation maximale Nom de l'organisme 60 120 150 180 210 240 270 300 330 375
Traction maximale du
noyau de marteau		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
Fréquence de frappe bpm bpm 30 à 80 30 à 80 30 à 80 30 à 80 30 à 80 30 à 80 30 à 80 20 à 70 20 à 70 20 à 70
Poids du corps en train de s'effondrer en kg 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
Hauteur totale A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
Hauteur totale B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
Largeur avant et arrière C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
Largeur gauche et droite D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
Poids du marteau hydraulique en kg 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
Poids du train d'atterrissage en kg 200 200 500 500 650 650 650 870 870 870
