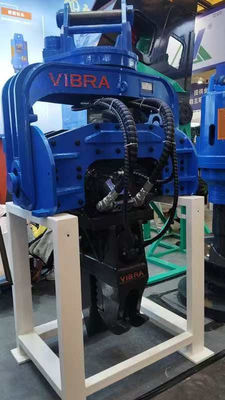

FV-330R pilote de pile haute performance. Idéal pour les projets de taille moyenne.

Introduction au projet
Le pilote à 360 degrés FV-330R représente l'équilibre idéal de puissance, de précision et de liberté de rotation pour la construction de fondations moyennement lourdes. this advanced machine delivers the performance needed for demanding projects while maintaining the unrestricted 360-degree continuous rotation that sets our R-Series apart from conventional pile drivers.

Les excavatrices de taille moyenne sont les chevaux de bataille de l'industrie de la construction, elles s'occupent de tout, des fondations de ponts aux projets industriels.Le FV-330R transforme ces machines polyvalentes en piles de haut rendement qui peuvent tourner en continu sans la torsion du tuyau et la liaison qui affligent les conceptions traditionnellesCela signifie que les opérateurs peuvent se concentrer sur le placement précis de la pile plutôt que de surveiller et d'ajuster constamment la position du tuyau.

• Aucun enchevêtrement de tuyau: Contrairement aux pilotes de pile conventionnels qui restreignent les mouvements de l'opérateur et nécessitent un "défaire" constant, le FV-330R permet une rotation illimitée dans les deux sens sans stress de tuyau.

• Support rotatif de précision: Le système de support rotatif de précision assure une rotation lisse comme la soie avec un espace permanent zéro, conservant la précision même après une utilisation prolongée dans des conditions exigeantes.

• Capacité d'attraction axiale de 90 tonnes: le support rotatif de charge lourde gère des forces axiales substantielles lors d'opérations d'extraction difficiles, correspondant à la puissance du marteau.

• Résistance à la pression de 40 MPa: gère la pression hydraulique complète de l'excavateur hôte sans fuite ni défaillance, même en fonctionnement continu.

• Capacité de débit élevée: optimisé pour les besoins de débit de 252 L/min du FV-330R, garantissant une alimentation complète pendant la rotation continue.

• Garantie de 12 mois: construit selon les mêmes normes rigoureuses que toute notre série R, avec une garantie complète.

• Mouvement synchronisé des tuyaux: les tuyaux vibrants se déplacent avec l'assemblage du gant, éliminant les points de friction qui causent une usure prématurée sur les machines conventionnelles.

• Durée de vie prolongée du tuyau: En éliminant les forces de torsion et de frottement, la durée de vie du tuyau est considérablement prolongée, ce qui réduit les coûts d'exploitation.

• Opération plus fluide: les opérateurs peuvent se concentrer sur un placement précis de la pile sans surveiller constamment la position du tuyau, ce qui améliore à la fois la productivité et la sécurité.

• Force centrifuge: 372 kN de force d'excitation gère efficacement les piliers de tôle, les piliers de tuyaux, les poutres H et les piliers de béton dans des conditions de sol variées.

• Fréquence de vibration: 2800 tr/min fournit une vibration optimale pour la liquéfaction du sol et la réduction du frottement dans un large éventail de conditions géologiques.

• Moment excentrique: 5,6 kgm offre une transmission de vibrations équilibrée et puissante pour une pénétration efficace.

• Longueur maximale des piles: les poignées de piles jusqu'à 12 mètres de long, adaptées à la plupart des applications de fondations moyennes à lourdes.

• Poids total: 2300 kg de poids du marteau plus 670 kg de poids du bras ¥ parfaitement adapté à la capacité de charge des excavatrices moyennes.

• Rapport puissance/poids: offre une force exceptionnelle par rapport au poids de la machine, maximisant l'efficacité énergétique et les temps de cycle.

• Conception équilibrée: Conçue pour fonctionner en harmonie avec l'hydraulique et la structure de l'excavateur hôte.

• Système hydraulique: optimisé pour une pression de fonctionnement de 32 MPa avec une capacité de débit de 252 L/min, doté d'une technologie de vanne combinée à grand débit.

• Système de commande: conception intégrée de vannes avec des vannes de commande importées pour un contrôle précis et indépendant des fonctions.

• Intégrité structurelle: cadre renforcé et composants conçus pour les forces plus élevées des applications de moyenne-lourdeur.

• Composants de base: moteurs hydrauliques de haute qualité et roulements allemands assurent une fiabilité à long terme.

• Liberté de rotation complète: rotation continue à 360° sans restrictions de tuyau ∙ un avantage de productivité significatif.

• Des performances puissantes: la force centrifuge de 372 kN gère des applications exigeantes.

• Opération plus fluide: support rotatif de précision avec espace permanent nul.

• Plus grande fiabilité: joint rotatif de 40 MPa avec garantie de 12 mois.

• Durée de vie prolongée du tuyau: le mouvement synchronisé du tuyau réduit les points d'usure.

• Optimisé pour les excavatrices moyennes: parfait pour les machines de 33 à 38 tonnes.

• Application polyvalente: Convient pour les piliers de tôle, les piliers de tuyaux, les poutres H et plus encore jusqu'à 12 m de longueur.

• Installation facile: conçu pour être facilement monté sur des excavatrices standard.

• Amical pour l'opérateur: commandes intuitives accessibles aux opérateurs ayant une expérience de base en excavation.

• Technologie éprouvée: basée sur la plateforme R-Series utilisée dans le monde entier.

Le pilote de pile à 360 degrés FV-330R est idéal pour les entrepreneurs de taille moyenne à grande en Asie du Sud-Est, en Inde et en Russie qui ont besoin d'équipements fiables et puissants pour un large éventail de projets de fondation.

• Asie du Sud-Est: Parfait pour le développement en plein essor des infrastructures de la région – fondations de ponts à travers les deltas des rivières, agrandissement des ports dans les principaux ports et développement de parcs industriels.La rotation à 360° est précieuse pour travailler dans des zones urbaines encombrées ou pour aligner avec précision des piles le long de structures incurvées. Idéal pour les entrepreneurs en Indonésie, au Vietnam, en Thaïlande, en Malaisie et aux Philippines qui gèrent des projets de taille moyenne à grande.

• Inde: Bien adapté aux milliers de projets d'infrastructure de taille moyenne à grande à travers l'Inde ̇ fondations de passerelles, structures de soutien du métro, construction d'installations industrielles,et développement commercial de bâtimentsLa force de 372 kN gère les différentes conditions du sol du sous-continent, des sols alluviaux doux aux roches décomposées plus denses.La rotation continue améliore considérablement la productivité sur les projets avec des horaires exigeants.

• Russie: conçu pour fonctionner de manière fiable dans les différentes zones climatiques et conditions géologiques de la Russie.Idéal pour la construction de ponts sur les grands fleuves de RussieLa capacité de traction axiale de 90 tonnes répond aux besoins d'extraction communs dans les régions du pergélisol.

R1: Le FV-330R est conçu pour les excavatrices de la classe 33-38 tonnes. Le système de montage peut être personnalisé pour s'adapter à diverses marques, notamment Cat, Komatsu, Hitachi, Kobelco, Hyundai et autres.

A2: Il gère les piliers en tôle d'acier (y compris le profil Larsen), les piliers de tuyaux jusqu'à un diamètre modéré, les poutres H, les piliers de béton et les piliers de bois jusqu'à 12 mètres de longueur.

R3: Oui. Le FV-330R permet une rotation illimitée dans les deux sens sans torsion de tuyau ni fixation, contrairement aux pilotes de pile conventionnels qui restreignent les mouvements de l'opérateur.

A4: Lors de l'extraction, une force importante vers le haut est nécessaire pour enlever les piles profondément enfoncées.La capacité de 90 tonnes du support rotatif garantit que le système peut gérer la force d'extraction complète du marteau sans risque de dommages.

A5: Les excavatrices moyennes sont souvent utilisées sur des projets avec des emplacements de tas complexes mures incurvées, installations en angle ou sites nécessitant un alignement précis.La capacité de tourner en continu permet aux opérateurs de positionner les piles parfaitement sous n'importe quel angle sans répositionner constamment la pelle.

R6: Oui, la force de vibration de 372 kN fonctionne dans les deux sens pour une conduite efficace et l'extraction des piles de taille appropriée.

R7: Les tuyaux de vibration sont montés pour se déplacer avec le groupe de la cintrine pendant que le marteau tourne.augmentant considérablement la durée de vie du tuyau.

A8: Inspection systématique des joints rotatifs, lubrification du support rotatif selon le calendrier, vérification des connexions hydrauliques et vérification de l'usure des pinces.Le système est conçu pour une maintenance minimale et un accès facile aux points de service..

R9: Le FV-330R offre une force centrifuge plus élevée (372 kN contre 265 kN) et des exigences de débit plus élevées (252 L/min contre 176,4 L/min), ce qui le rend approprié pour les grandes pelles et les applications plus lourdes.Les deux disposent de la même technologie de rotation à 360°.

R10: Non. Le FV-330R est conçu pour une installation simple sur des pelles standard de 33 à 38 tonnes avec une modification minimale.Notre équipe peut fournir des supports de montage sur mesure pour votre modèle de machine spécifique.

A11: Le joint rotatif haute pression est garanti pendant 12 mois contre les défauts de matériaux et de fabrication.

R12: Oui. Avec une force centrifuge de 372 kN et une fréquence de 2800 tr / min, le FV-330R gère un large éventail de conditions de sol, des dépôts alluviaux mous aux sols compactés denses et à la roche décomposée.
