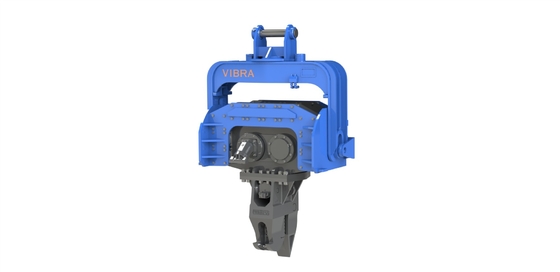

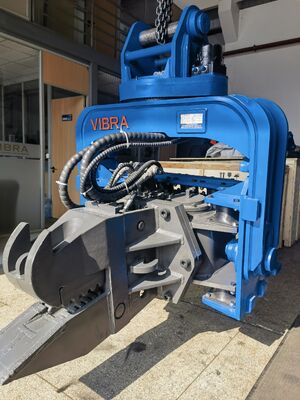

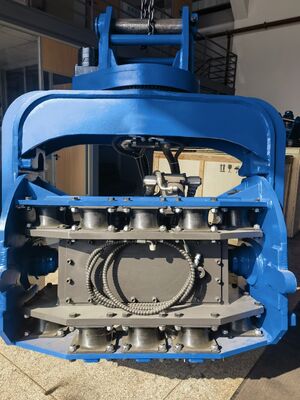

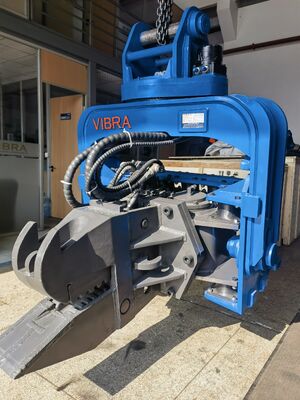

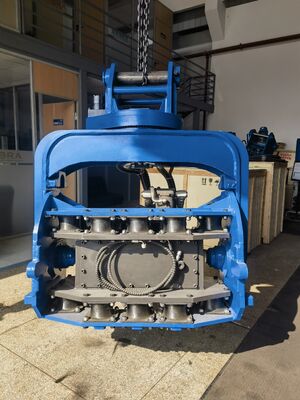

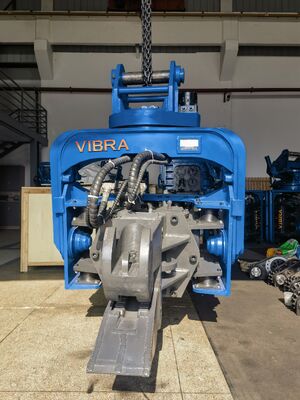

FV-280R Lecteur de pile de sortie de vibration à haute fréquence
Détails sur le produit
| Mettre en évidence | Le pilote de pile de couleurs personnalisé,Le pilote de pile de performance personnalisé,360 degrés de rotation du pilote |
||
|---|---|---|---|
Description de produit
Introduction
Le FV-280R est un accessoire de battage hydraulique conçu pour les excavatrices de 23 à 27 tonnes. Il délivre des vibrations à haute fréquence (2 800 tr/min) et une énergie d'impact élevée par coup (force centrifuge de 335 kN) pour enfoncer et extraire des palplanches en acier, des pieux tubulaires et des pieux en béton préfabriqué dans les conditions de sol les plus exigeantes. Avec une rotation continue à 360 degrés et un mécanisme d'orientation complet et robuste, cette machine élimine la torsion des tuyaux, offre un fonctionnement permanent sans jeu et résiste à des tractions axiales jusqu'à 90 tonnes, ce qui en fait le choix idéal pour les fondations de ponts, les terminaux portuaires, les pieux de bâtiments de grande hauteur et les installations de fermes solaires en Asie du Sud-Est, en Inde et en Russie.
Principales fonctionnalités et avantages (intégration des 5 mots clés)
| Fonctionnalité | Avantage pour les chantiers en SEA, en Inde et en Russie |
|---|---|
| Rotation continue complète à 360 degrés | Le support rotatif de précision permet de positionner l'outil sous n'importe quel angle sans déplacer la pelle – essentiel pour travailler le long de routes étroites, sous des structures existantes ou dans des zones industrielles encombrées. La capacité de traction axiale de 90 tonnes avec un écart nul permanent élimine les éclats de friction des tuyaux. |
| Sortie de vibration haute fréquence(2800 tr/min) | Pénètre l'argile dure, le gravier dense, les roches altérées et le pergélisol gelé 30 à 40 % plus rapidement que les marteaux standards. Réduit le temps de conduite et la consommation de carburant – un avantage majeur pour les projets à grand volume comme les lignes de métro à Bangkok ou les autoroutes à Mumbai. |
| Engin de battage hydrauliquesystème | Connexion directe au circuit auxiliaire de la pelle (32 MPa, 176,4 L/min). Aucun bloc d'alimentation externe n'est nécessaire. Cela réduit le coût de l'équipement et simplifie la maintenance, ce qui est particulièrement utile pour les entrepreneurs indiens qui gèrent des budgets serrés. |
| Assemblage complet du mécanisme de rotation | Couronne d'orientation de grand diamètre avec rouleaux préchargés à écart nul. Gère les forces de traction extrêmes lors de l’extraction des pieux. Fonctionne de manière fiable dans des environnements poussiéreux, humides ou inférieurs à zéro (-30 °C). L'ensemble est scellé contre toute contamination, prolongeant ainsi la durée de vie. |
| Énergie d'impact élevée par coup(335 kN) | Chaque cycle de vibration produit un impact puissant qui surmonte la résistance élevée du sol. Parfait pour enfoncer de longs pieux (jusqu'à 12 m) dans des couches denses – couramment rencontrées dans le pergélisol russe, les roches latéritiques indiennes et les argiles marines d'Asie du Sud-Est. |
Spécifications supplémentaires du catalogue :
-
Joint tournant haute pression (40 MPa) – Garantie 12 mois
-
Les flexibles vibrants suivent le mouvement du cintre – éliminent l’abrasion
-
Poids du bras : 500 kg | Poids du marteau : 1900 kg
-
Longueur maximale du pieu : 12 mètres
-
Débit de travail : 176,4 L/min (idéal pour les transporteurs de 23 à 27 T)
Paramètres techniques – FV-280R
| Paramètre | Valeur |
|---|---|
| Fréquence des vibrations | 2800 tr/min |
| Moment excentrique | 4,3 kgm |
| Pression de service | 32 MPa |
| Flux de travail | 176,4 L/min |
| Force centrifuge | 335 kN |
| Max. Longueur du pieu | 12 m |
| Poids du bras | 500kg |
| Poids du marteau | 1900kg |
| Pelle appropriée | 23 – 27 tonnes |
Pourquoi le FV-280R pour l'Asie du Sud-Est, l'Inde et la Russie
Asie du Sud-Est (infrastructures à grande échelle, sols meubles à moyens, humidité élevée)
-
La rotation continue à 360 degrés permet d'empiler des palplanches le long des canaux, des digues de rivières et sous les viaducs existants sans repositionner le transporteur – un must pour les villes encombrées comme Jakarta, Manille et Ho Chi Minh Ville.
-
Les vibrations à haute fréquence (2 800 tr/min) minimisent la liquéfaction du sol dans les régions du delta (par exemple, l'argile de Bangkok, le limon du delta du Mékong) tout en enfonçant les pieux plus rapidement que les marteaux conventionnels.
-
Le joint tournant et les flexibles résistants à la corrosion résistent à l'humidité tropicale et aux embruns salés (projets portuaires et côtiers).
-
L'énergie d'impact élevée par coup (335 kN) permet de manipuler facilement des palplanches en acier marine jusqu'à 12 m de longueur.
Inde (terrains mixtes, projets de fondations lourdes, rentabilité)
-
Le batteur de pieux hydraulique utilise le système hydraulique propre à la pelle – réduit les coûts de la flotte jusqu'à 40 % par rapport aux plates-formes de battage dédiées. Idéal pour les ponts routiers, les viaducs de métro et les installations industrielles.
-
Une énergie d'impact élevée par coup traverse les couches de gravier près de Pune, les roches altérées à Bangalore et les sols alluviaux compactés dans la RCN de Delhi. La force de 335 kN assure une pénétration droite même en cas d'obstructions.
-
L'ensemble complet du mécanisme d'orientation offre des performances sans écart, évitant ainsi les temps d'arrêt causés par le jeu, ce qui est essentiel pour les projets à forte utilisation exécutant deux équipes.
Russie (pergélisol, froid extrême, hivers longs, pieux de grand diamètre)
-
L'ensemble du mécanisme de rotation complet avec rouleaux préchargés élimine le jeu qui pourrait geler ou mal aligner à -30 °C. Des joints spéciaux à basse température maintiennent la flexibilité.
-
Les vibrations à haute fréquence traversent rapidement la couche arable gelée et les couches chargées de glace, permettant ainsi le battage de pieux même pendant les mois d'hiver – un énorme avantage pour la construction toute l'année.
-
L'énergie d'impact élevée par coup (335 kN) surmonte la haute résistance du pergélisol et des dépôts morainiques. Combiné avec une capacité de pieux de 12 m, le FV-280R est idéal pour les infrastructures pétrolières et gazières, les ponts ferroviaires et les fondations dans le pergélisol.
FAQ (Foire aux questions)
Q1 : Quelle taille de pelle est requise pour le FV-280R ?
R : Le FV-280R est conçu pour les excavatrices de 23 à 27 tonnes. Il nécessite un débit hydraulique de 176,4 L/min à 32 MPa – compatible avec les transporteurs de taille moyenne de Komatsu, Hitachi, Sany et Hyundai.
Q2 : A-t-il besoin d'un bloc d'alimentation séparé ?
R : Non. En tant que marteau hydraulique, il se connecte directement au circuit auxiliaire de votre excavatrice. L'absence de bloc d'alimentation externe signifie un coût réduit, un transport plus simple et une maintenance plus facile.
Q3 : Peut-il fonctionner dans des zones très confinées ou à faible hauteur libre ?
R : Oui. La rotation continue à 360 degrés permet au marteau d'être incliné et tourné dans presque toutes les positions. Grâce à la conception compacte du bras, vous pouvez enfoncer des pieux avec un dégagement vertical d'à peine 3,8 m (par exemple, sous des ponts, à l'intérieur de sous-sols ou à proximité de structures existantes).
Q4 : Quels types et longueurs de pieux peut-il gérer ?
R : Palplanches en acier (type U, type Z, âme droite), pieux en tubes d'acier et pieux en béton préfabriqué jusqu'à 12 mètres de longueur. L'énergie d'impact élevée par coup (335 kN) garantit une pénétration en douceur même dans les sols denses ou en couches.
Q5 : Comment l'ensemble du mécanisme d'orientation complet améliore-t-il la fiabilité ?
R : Il utilise un roulement rotatif rectifié avec précision avec une précharge permanente à écart nul. La capacité de traction axiale de 90 tonnes permet d'extraire les pieux tenaces sans endommager la couronne d'orientation. Aucun réglage périodique du jeu n'est requis, ce qui permet d'économiser du temps de maintenance et d'éviter les arrêts imprévus.
Q6 : Qu'en est-il de la maintenance dans des environnements éloignés ou difficiles ?
R : Le joint rotatif haute pression bénéficie d'une garantie de 12 mois. Les flexibles de vibration sont acheminés pour suivre le mouvement du support, éliminant ainsi le contact abrasif – un point de défaillance courant. Un graissage régulier du roulement d'orientation toutes les 50 heures est recommandé. Pour les froids extrêmes, une graisse basse température en option est disponible.
Q7 : Ce modèle est-il adapté au battage de pieux de ferme solaire (photovoltaïque) ?
R : Absolument. De nombreuses fermes solaires à grande échelle en Inde, au Vietnam et en Thaïlande utilisent le FV-280R pour piloter des pieux photovoltaïques rapidement et efficacement. La production de vibrations à haute fréquence et l’énergie d’impact élevée par coup permettent des cycles rapides avec une perturbation minimale du sol – idéal pour les sites écologiquement sensibles.
