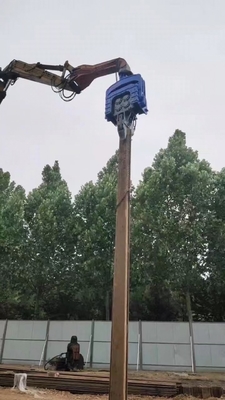

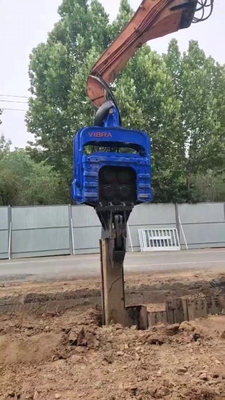

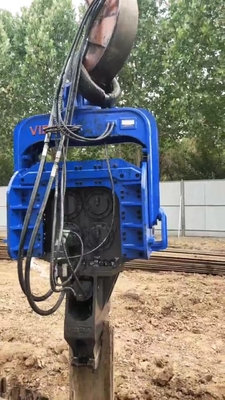

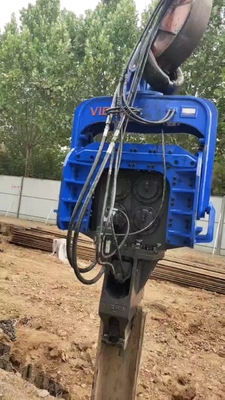

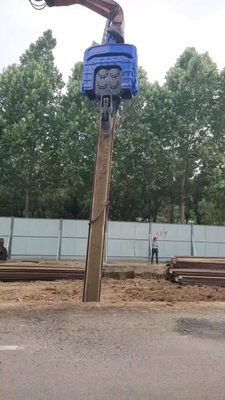

Le pilote de pile de sortie de vibration à haute fréquence FV-500 est équipé de quatre mécanismes excentriques et d'une énergie d'impact de 759 kN.

Le FV-500 est un engin de battage robuste à quatre excentriques conçu pour les excavatrices de 48 à 52 tonnes, conçu pour enfoncer et extraire de grandes palplanches en acier, des caissons en acier et des pieux hybrides PC jusqu'à 18 mètres de longueur (avec des modèles plus grands de la série manipulant jusqu'à 32 m). Cette machine représente une avancée majeure dans la technologie des pieux à grande échelle, combinant une puissance de vibration à haute fréquence (2 800 tr/min) avec une énergie d'impact élevée par coup (force centrifuge de 759 kN) pour surmonter les conditions de sol les plus difficiles, notamment le gravier dense, les roches altérées et le pergélisol gelé. Véritable engin de battage hydraulique, il se connecte directement au système hydraulique de la pelle (32 MPa, 320 L/min). Le système innovant de roulements autolubrifiants à faible entretien, intégré à l'intérieur de la boîte de vitesses, prolonge considérablement la durée de vie des roulements et assure la stabilité du noyau même en cas de fonctionnement intensif et continu. Avec un système de contrôle électronique, une vanne de fusion à grand débit (jusqu'à 700 L/min) et des composants structurels ultra-résistants, le FV-500 est l'outil ultime pour les projets d'infrastructure à grande échelle en Asie du Sud-Est, en Inde et en Russie.

Spécifications supplémentaires du catalogue :

• Fréquence de vibration : 2800 tr/min

• Moment excentrique : 8,8 kgm

• Pression de travail : 32 MPa

• Débit de travail : 320 L/min (standard) – vanne de fusion jusqu'à 700 L/min

• Force centrifuge : 759 kN

• Longueur maximale du pieu : 18 mètres (FV-500) ; série jusqu'à 32 m

• Poids du bras : 750 kg | Poids du marteau : 3500 kg

• Pelle appropriée : 48 à 52 tonnes

• Buse à pince en acier moulé ultra résistante avec cylindres de 160 à 180 mm, force de serrage maximale de 650 kN

• Système de contrôle électronique pour une durée de vie prolongée des composants

• Roulements allemands FAG, moteurs Parker d'origine, composants d'engrenages haut de gamme

Asie du Sud-Est (terminaux portuaires, fondations profondes, sols meubles à moyens)

• Quatre engins de battage excentriquesassure le battage de pieux droits pour les longues palplanches en acier utilisées dans la construction de ports et de murs fluviaux (par exemple, port en eau profonde de Jakarta, barrières anti-inondation de Bangkok).

• L'énergie d'impact élevée par coup (759 kN) enfonce facilement les pieux à travers les couches d'argile marine et de sable.

• Le faible entretien des roulements autolubrifiants réduit les temps d'arrêt dans les environnements tropicaux humides où un graissage régulier est difficile.

Inde (grandes piles de ponts, viaducs de métro, terrain mixte)

• Engin de battage hydrauliqueavec une vanne de fusion à grand débit, il gère diverses conditions de sol – des sols alluviaux dans la RCN de Delhi aux zones rocheuses des Ghâts occidentaux.

• Sortie de vibration haute fréquenceaccélère le battage de pieux pour les ponts ferroviaires et autoroutiers à grande vitesse.

• Le système de roulements autolubrifiants assure le fonctionnement fiable de la machine sur les chantiers éloignés avec des installations de maintenance limitées.

Russie (pergélisol, pieux industriels, froid extrême)

• Quatre batteurs de pieux excentriques dotés de roulements allemands et de joints basse température fonctionnent de manière fiable dans des conditions de -30°C.

• Énergie d'impact élevée par coupsurmonte les sols gelés et le pergélisol – essentiels pour les infrastructures pétrolières et gazières, les ponts ferroviaires et le développement des ports de l’Arctique.

• Roulement autolubrifiant nécessitant peu d'entretienélimine les problèmes de graissage par temps froid, réduisant ainsi l'exposition de l'opérateur à des conditions extrêmes.

R : Le batteur à quatre pieux excentriques offre un équilibre vibratoire supérieur. Les forces horizontales s'annulent presque complètement, minimisant ainsi les mouvements latéraux et la transmission des vibrations à la pelle. Les forces verticales s'additionnent pour produire une énergie d'impact par coup plus élevée, permettant une pénétration plus rapide et des pieux plus droits – particulièrement important pour les pieux longs (18 à 30 m).

R : La boîte de vitesses contient un circuit de lubrification interne qui fournit en permanence de l'huile à tous les roulements. Cela élimine le besoin de graissage quotidien des points difficiles d'accès, prolonge considérablement la durée de vie des roulements et maintient la stabilité du noyau même en cas de fonctionnement intensif et continu. Des contrôles réguliers du niveau d’huile sont toujours recommandés.

R : Le FV-500 convient aux excavatrices de 48 à 52 tonnes. Il nécessite un débit hydraulique de 320 L/min à 32 MPa (avec une capacité de vanne de fusion jusqu'à 700 L/min). Les modèles compatibles incluent Komatsu PC490, Hitachi ZX470, Liebherr R950, Sany SY485 et des transporteurs de classe similaire.

R : Alors que le FV-500 est conçu pour une longueur de pieu maximale de 18 m, les quatre séries excentriques comprennent des modèles plus grands (FV-600 à FV-900) capables d'enfoncer des pieux jusqu'à 32 m. Contactez-nous pour des recommandations spécifiques basées sur votre type de pieux et les conditions du sol.

R : La buse de serrage en acier moulé ultra-résistante, associée à des cylindres de 160 à 180 mm, fournit une force de serrage maximale de 650 kN. Cela garantit une adhérence stable et fiable sur les palplanches en acier lourdes, les caissons et les pieux PC sans glisser pendant les vibrations.

R : Le système de contrôle électronique prolonge la durée de vie des composants. Vérifiez régulièrement la propreté de l’huile hydraulique et changez les filtres conformément aux recommandations du fabricant de la pelle. Inspectez la vanne de fusion à grand débit et la tuyauterie (1 1/2 pouce) pour détecter toute fuite. Le système de roulements autolubrifiants nécessite une vérification périodique du niveau d'huile (toutes les 200 heures de fonctionnement).

R : Bien que le FV-500 soit principalement conçu pour les grandes palplanches en acier et les fondations profondes, son énergie d'impact élevée et ses quatre équilibres excentriques le rendent capable d'enfoncer des pieux photovoltaïques de grand diamètre dans des fermes solaires à grande échelle. Cependant, pour les pieux solaires standards, notre engin de battage photovoltaïque FV-280 peut être plus rentable.
